高温高压阀门
| 高加联成四通阀 |
 |
产品名称： | 高加联成四通阀 | |||||
| 型号： | GJR963/964Y | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | PN1.6-42.0MPa | ||||||
| 材质： | 碳钢、不锈钢、铬钼钢等 | ||||||
|
|||||||
| 您正在浏览：【高加联成四通阀】 | |||||||
高加联成四通阀详细介绍
高加联成四通阀产品概述：
高加加热器用进口阀(入口阀)、出口阀（出口止回阀）系列产品分别用于50MW-1000MW锅炉高压加热器进口出口处，作为高加的保护阀门。当高压加热器管系列破裂，引起水位升高，达到报警水位时，快速启闭阀打开，使入口阀迅速关闭，同时也使止回阀迅速关闭，切断高压加热器给水，使高压加热器解列，锅炉给水则通过旁路管进入省煤器，从而起到保护高压加热器的作用，使机组正常运行。本入口阀和止回阀必须垂直安装，阀门与管道焊好后，应清理干净，清除焊渣及污物。冷凝水管道应为不锈钢材质，在进口处装设过滤网。
高加联成四通阀产品特点：1、入口阀
入口阀呈角式布置，外置活塞式结构，给水由侧面引入，向下进入高压加热器，阀上方由两个旁路管道与出口的止回阀的旁路旁管相接。阀门有上下两个密封面，高压加热器正常运行时，入口阀开启，阀瓣上浮，与上密封面接触。当高压加热器发生故障时，而不经过高压加热器，使高压加热器解列。入口阀主要由上下两个阀座，下阀座镶焊在阀体上，上阀座与填料室是一体，装在阀体上，可以拆卸。阀瓣上下两个密封面均采用硬质合金堆焊而成，阀杆表面经氮化处理、抗擦伤、耐腐蚀。活塞缸为焊接件，缸体内表面经磷镍镀层处理，有良好的防腐及耐磨性。活塞由“O”型密封环密封，支架起支撑活塞缸及连接阀体的作用，上部有两个焊接法兰，其内孔与活塞下腔连通。一个为进冷凝水管道，一个为排冷凝水管道。
2、止回阀
止回阀呈角式布置，有三个进口，上部有两个旁路进口与入口旁路管相连，下部与高压加热器出口相连，中间位置支管为出口，该出口支管与锅炉给水管道相连。止回阀主要由阀体、阀盖、阀瓣、阀杆等组成。阀体中镶焊阀座，阀座和阀瓣密封面采用硬质合金等离子喷焊而成，阀体下部一侧有一个管接头用来连接向高压加热器内注水的管道。阀杆表面经氮化处理，具有良好的抗擦伤性和耐腐蚀性。手轮其作用是当高压加热器解列，给水旁路供给锅炉时，下阀口应关闭，若阀瓣不下来时，需转动手轮，使阀杆向下运动，顶下阀瓣把阀门关闭。

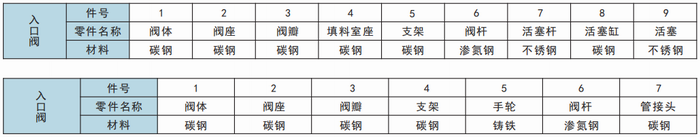

高加联成四通阀零件材料：

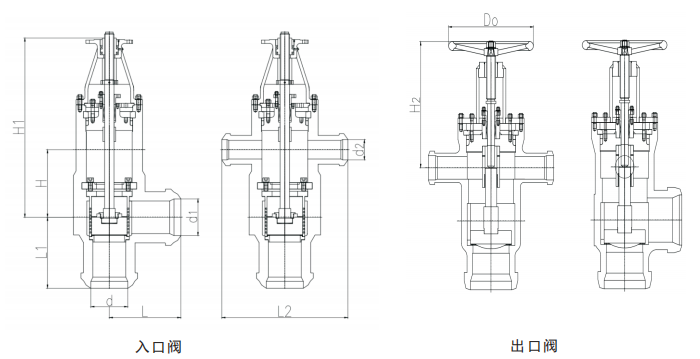

高加联成四通阀外形结构图：

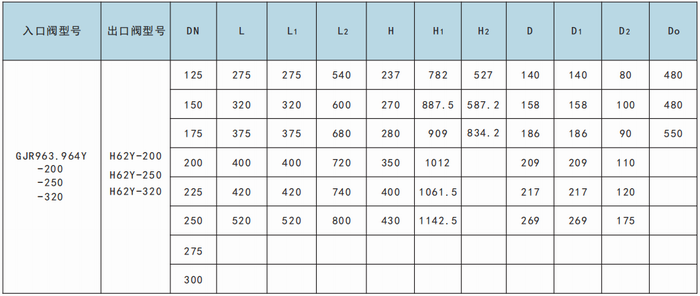

高加联成四通阀外形尺寸表：
高加联成四通阀订货参数：
尊敬的客户！如果您需要订购我公司高加联成四通阀产品，咨询时请说明公称压力、公称通径、阀体材质、工作压力、工作温度等，本产品液压系统为阀门内部自身结构，纯机械，非外加执行系统，执行机构动作安全可靠，最快关闭时间可小于3秒，其操作动力源于管道系统的锅炉高压给水，而非液压油或其它介质。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【高加联成四通阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
