当前位置：首页 >> 真空阀门 >> 真空挡板阀 >> GDQ-J(b)-A型气动高真空挡板阀

更新时间 2024-10-29 22:54:41

真空挡板阀

GDQ-J(b)-A型气动高真空挡板阀

产品名称：

GDQ-J(b)-A型气动高真空挡板阀

型号：

GDQ-J(b)-A

口径：

DN10-40

压力：

0.6×106 ~1.3×10-4

材质：

铸钢、不锈钢

良大优势：	1、质量稳定：实行全过程质量监控细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！
订货须知：	请您尽量提供详细参数 ①名称 ②型号 ③口径 ④压力 ⑤材质 ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件
良大服务：	提供全套流体控制解决方案，良大阀门售前、售中、售后专业服务。

您正在浏览：【GDQ-J(b)-A型气动高真空挡板阀】

GDQ-J(b)-A型气动高真空挡板阀详细介绍

GDQ-J(b)-A型气动高真空挡板阀产品概述：

GDQ-J(b)-A型系列气动高真空挡板阀(又称角阀)采用波纹管密封。该阀以压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞上下运动，带动阀杆上下运动，使阀板开启或关闭，从而达到在真空系统中接通或切断气流的目的。本阀具有工作平稳、密封可靠、寿命长等一系列优点，是真空设备的自动化首选阀门之一。阀门适用介质为空气及非腐蚀性气体。

GDQ-J(b)-A型气动高真空挡板阀技术性能：

适用范围(Pa)	2x105～1.3x10-6
阀门漏率(Pa.L/S)	≤1.3x10-7
适用温度（℃）	-25～+40
气源压力（MPa）	0.4～0.6
法兰标准	GB4982
安装位置	任意
电源电压	标准出厂：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信号反馈	标准出厂：不带反馈信号特殊指定：微动开关DC/AC5～240V

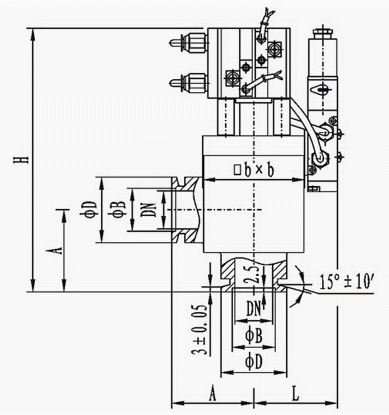

GDQ-J(b)-A型气动高真空挡板阀外形结构图：

GDQ-J(b)-A型气动高真空挡板阀连接尺寸：

型号	通径(DN)	ΦD	ΦB	H	A	L	bxb
GDQ-J10(b)A	10	30	12.2	139	40	40	40x40
GDQ-J16(b)A	16	30	17.2	139	40	40	40x40
GDQ-J25(b)A	25	40	26.2	161	50	51	62x62
GDQ-J40(b)A	40	55	41.2	191	65	60	80x80

提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【GDQ-J(b)-A型气动高真空挡板阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
