手动平衡阀
| KPF大连式平衡阀 |
 |
产品名称： | KPF大连式平衡阀 | |||||
| 型号： | KPF | ||||||
| 口径： | DN15-600 | ||||||
| 压力： | 1.0-2.5MPa | ||||||
| 材质： | 铸铁，铸钢，不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【KPF大连式平衡阀】 | |||||||
KPF大连式平衡阀详细介绍
KPF大连式平衡阀产品概述：
KPF大连式平衡阀是一种具有特殊功能的调节型阀门，具有良好的流量特性，能够合理地分配流量，实现流量定量，可以有效地解决供热（空调）系统中存在的室温冷热不均问题。由于该阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀，所以只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内，从而克服了“大流量，小温差”的不合理现象。KPF大连式平衡阀适用范围：
KPF大连式平衡阀既可安装在供水管上，也可以安装在回水管上，一般我们建议安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供（回）水管不必再设截止阀。

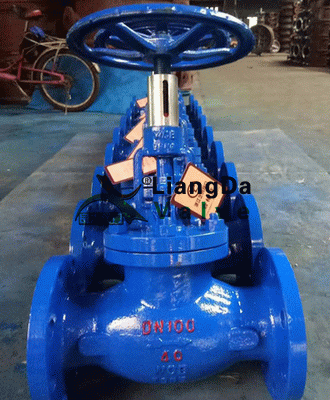

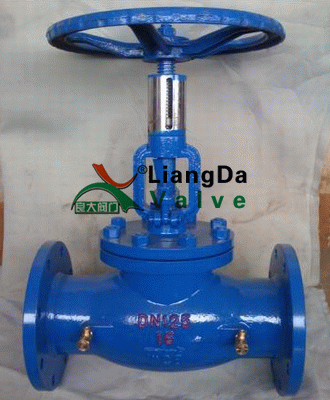

KPF大连式平衡阀产品实物图：
KPF大连式平衡阀技术参数：
| 公称压力PN（MPa） | 试验压力（MPa） | 工作压力（MPa） | 工作介质 | 介质温度(℃) | ||
| 壳体 | 密封 | P20 | P12 | |||
| 1.6 | 2.4 | 1.76 | 1.5 | 1.6 | 水、蒸汽 | ≤200 |
KPF大连式平衡阀零件材料：
| 零件名称 | 阀体、阀盖、阀瓣、 手轮、填料压套 |
阀杆 | 密封圈 | 螺母 | 垫圈 | 填料 |
| 材质 | 优碳钢、灰铸铁 | 不锈钢 | 不锈钢 | 铸钢 | 橡胶石棉板 | 膨胀石墨 |

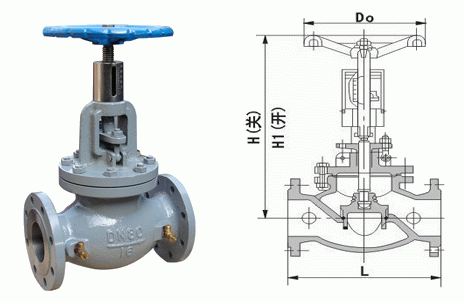

KPF大连式平衡阀外形结构图：
KPF大连式平衡阀连接尺寸：
| 型号 | 公称压力 PN（MPa） |
公称通径 DN（mm） |
尺寸（mm） | |||
| L | H | H1 | DO | |||
| KPF-16 | 1.6 | 15 | 130 | 150 | 160 | 80 |
| 20 | 150 | 160 | 170 | 80 | ||
| 25 | 160 | 182 | 197 | 120 | ||
| 32 | 180 | 192 | 210 | 140 | ||
| 40 | 200 | 250 | 275 | 160 | ||
| 50 | 230 | 264 | 295 | 180 | ||
| 65 | 290 | 380 | 420 | 220 | ||
| 80 | 310 | 413 | 460 | 280 | ||
| 100 | 350 | 466 | 520 | 300 | ||
| 125 | 400 | 540 | 620 | 350 | ||
| 150 | 480 | 623 | 710 | 400 | ||
| 200 | 495 | 687 | 825 | 450 | ||
| 250 | 622 | 782 | 915 | 500 | ||
| 300 | 698 | 914 | 1080 | 550 | ||
| 350 | 787 | 968 | 1150 | 680 | ||
| 400 | 914 | 1037 | 1250 | 680 | ||

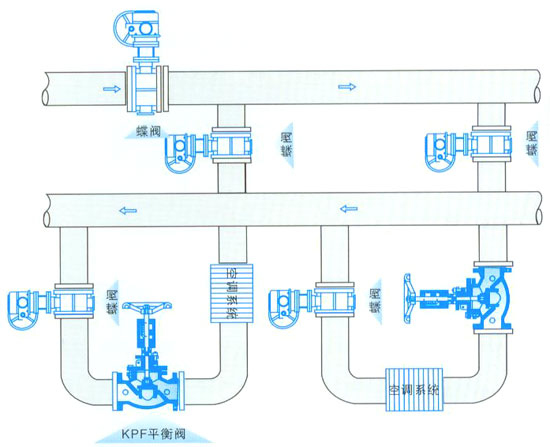

KPF大连式平衡阀安装示意图：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【KPF大连式平衡阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
