当前位置：首页 >> 过滤器
>> T型过滤器 >> 三通反折流T型过滤器 更新时间 2024-10-29 23:00:26
T型过滤器
| 三通反折流T型过滤器 |
 |
产品名称： | 三通反折流T型过滤器 | |||||
| 型号： | ST26H | ||||||
| 口径： | DN50-400 | ||||||
| 压力： | 1.0-16.0MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【三通反折流T型过滤器】 | |||||||
三通反折流T型过滤器详细介绍
三通反折流T型过滤器产品概述：
三通反折流T型过滤器由三通、法兰、法兰盖、排放丝堵、滤网滤筒和滤芯挡圈等构成，其法兰通过电焊工艺焊接在三通管的管口上，圆型滤芯挡圈正置于三通管件的直通管形的入口处，圆台型滤芯一端放置在圆形挡圈上，另一端用法兰盖压紧固定，该滤芯由滤筒和安装在滤筒外的滤网两部分组成，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出。
三通反折流T型过滤器产品优点：
三通反折流T型过滤器接口端连接方式可采用法兰、对焊、承插焊和内螺纹等，其主要用于化工、石油化工、轻工等生产中的液体及气体物料，用以过滤其固体杂质，其通常装设在泵、阀门、压缩机的入口或流量仪表前的管道上，以保护此类设备或仪表。本产品宜安装在有90°流向变化处，以节省弯头。

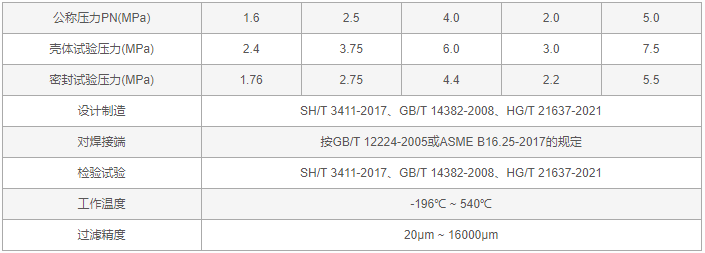

三通反折流T型过滤器技术规范：

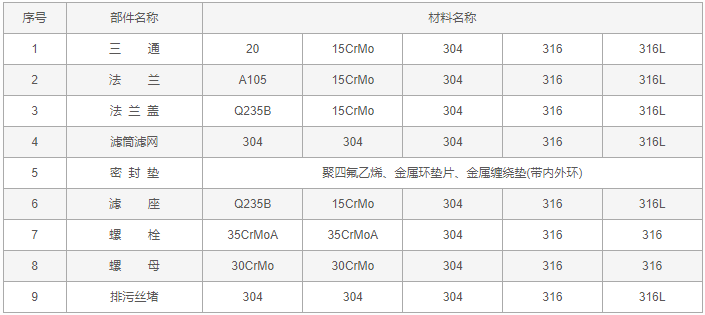

三通反折流T型过滤器零件材料：

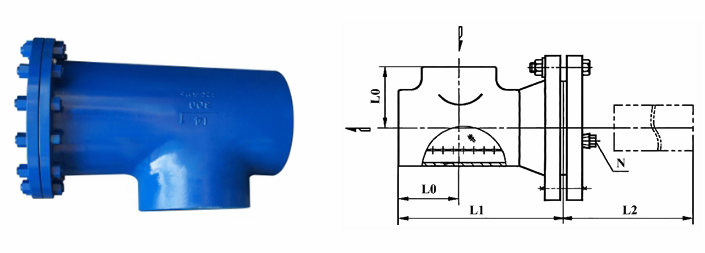

三通反折流T型过滤器外形结构图：

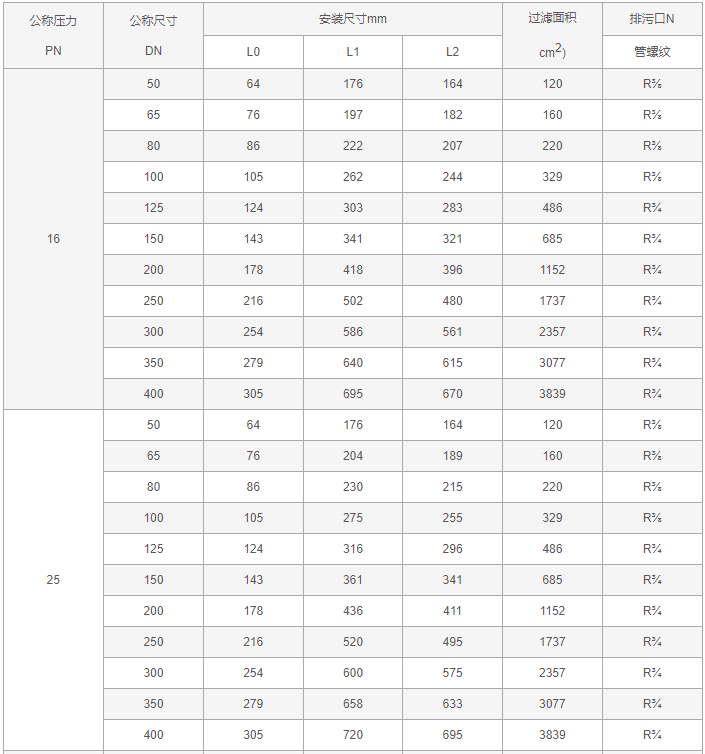

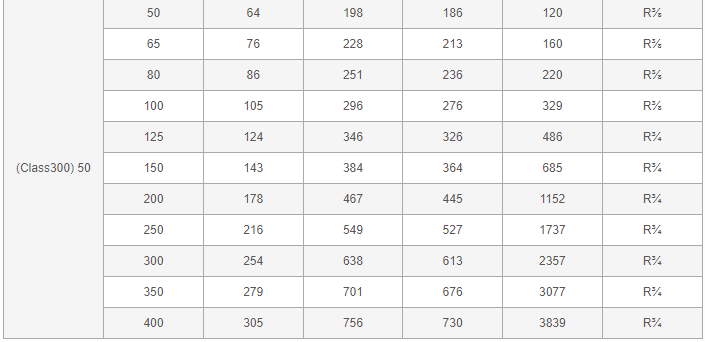

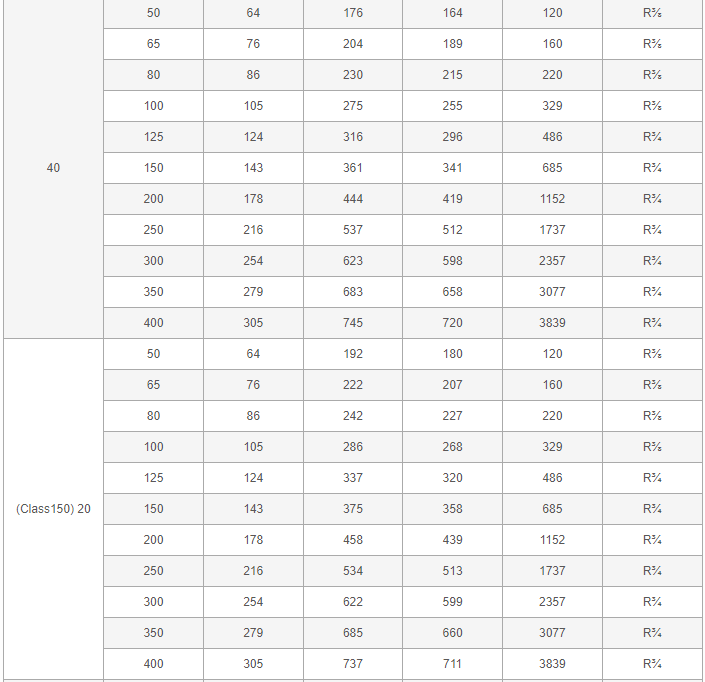

三通反折流T型过滤器外形尺寸表：
三通反折流T型过滤器订货参数：
尊敬的客户！如果您需要订购我公司三通反折流T型过滤器产品，咨询时请说明产品类型，法兰执行标准、公称通径、公称压力、滤芯材质、过滤介质及过滤精度，是否配对法兰、螺栓螺母及垫片等。本产品根据实际工况需要可采用《SH/T 3411-1999石油化工泵用过滤器选用、检验及验收》、《GB/T 14382-2008管道用三通过滤器》和《HG/T 21637-1991化工管道过滤器》等标准设计和制造。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【三通反折流T型过滤器】参数、选型、价格等请联系我们，我们将竭诚为您服务！
