当前位置：首页 >> 气动阀门
>> 气动换向阀 >> 气动粉体换向阀 更新时间 2024-10-29 23:02:12
气动换向阀
| 气动粉体换向阀 |
 |
产品名称： | 气动粉体换向阀 | |||||
| 型号： | Q642F/H/Y | ||||||
| 口径： | DN50-400 | ||||||
| 压力： | 1.0-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【气动粉体换向阀】 | |||||||
气动粉体换向阀详细介绍
气动粉体换向阀产品概述：
气动粉体换向阀主要由Y型三通球阀、气动执行机构、二位五通电磁阀和限位开关及空气过滤减压阀等组成，其换向动作是以压缩空气作为动力源，通过电磁阀得电或者失电来切换气源的进气与出气从而达到控制气缸驱动带柄球体在Y形三通道阀体内正反向回转120°或135°，实现对管路中介质流动方向的切换。本产品特别适用于气力物料输送管道和重力卸料换向，可根据用户实际要求，配置保位阀、阀位传送器和手轮机构及其他附件等，实现远距离集中控制和微机全自动化操作，提高工作效率。
气动粉体换向阀工作原理：
气动粉体换向阀正常工作时，当经过净化的0.4MPa~0.6MPa压缩空气从左气口输入，使左右活塞向相反方向移动，两端气腔的空气通过右气口排出，同时使两活塞齿条同步带动输出轴逆时针方向转动，从而驱动球体旋转至通孔在左出料口呈全开状态的位置，物料从球阀的进口进入，由左出口流出，当需要改变物料流动方向时，只需变换气缸的进气方向，即将压缩空气从右气口输入，使左右活塞向气缸中心移动，中间气腔的空气由左气口排出，同时使两活塞齿条同步带动输出轴转动，用来在阀杆上端施加一定的转矩并传递给球体，使它顺时针方向旋转120°或135°，此时进口与右出料口相连通，流向改变。
气动粉体换向阀工作原理：
气动粉体换向阀正常工作时，当经过净化的0.4MPa~0.6MPa压缩空气从左气口输入，使左右活塞向相反方向移动，两端气腔的空气通过右气口排出，同时使两活塞齿条同步带动输出轴逆时针方向转动，从而驱动球体旋转至通孔在左出料口呈全开状态的位置，物料从球阀的进口进入，由左出口流出，当需要改变物料流动方向时，只需变换气缸的进气方向，即将压缩空气从右气口输入，使左右活塞向气缸中心移动，中间气腔的空气由左气口排出，同时使两活塞齿条同步带动输出轴转动，用来在阀杆上端施加一定的转矩并传递给球体，使它顺时针方向旋转120°或135°，此时进口与右出料口相连通，流向改变。

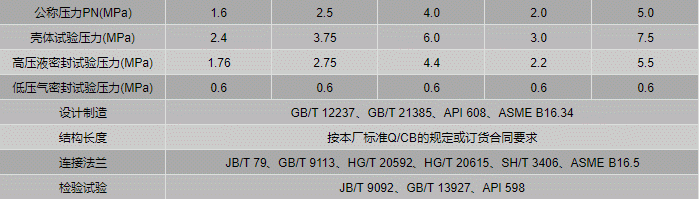

气动粉体换向阀零件材料：
气动粉体换向阀外形结构图：

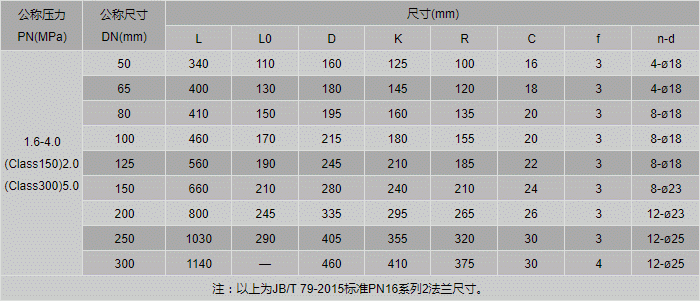

气动粉体换向阀外形尺寸表：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【气动粉体换向阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
