当前位置：首页 >> 衬胶阀门
>> 衬胶止回阀 >> 浮球式衬胶止回阀 更新时间 2024-10-29 22:52:38
衬胶止回阀
| 浮球式衬胶止回阀 |
 |
产品名称： | 浮球式衬胶止回阀 | |||||
| 型号： | H40J | ||||||
| 口径： | DN15-200 | ||||||
| 压力： | 0.6-2.5MPa | ||||||
| 材质： | 铸铁、铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【浮球式衬胶止回阀】 | |||||||
浮球式衬胶止回阀详细介绍
浮球式衬胶止回阀产品概述：

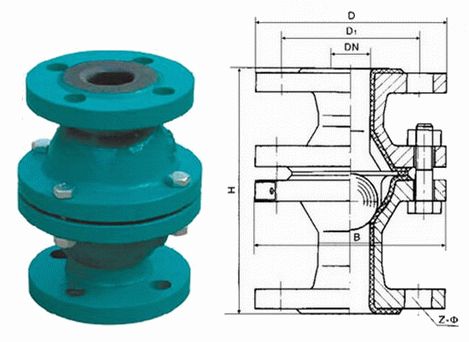

浮球式衬胶止回阀根据材质的不同，可以适用于各种介质的管路上。止回阀安装在管路上，即成为这一完整管路的流体部件之一，其阀瓣启闭过程就要受它所处系统瞬变流动状态所影响；反过来，阀瓣的关闭特性又对流体流动状态产生作用。浮球式衬胶止回阀在大多数实际使用中，定性地确定用于快速关闭，而在止回阀关闭的瞬间，介质方向是流动的，随着阀瓣的关闭，介质从大倒流速度迅速降至零，而压力则迅速升高，即产生可能对管路系统有破坏作用的“水锤”现象。对于多台泵并联适用的高压管路系统，止回阀的水锤问题更加突出。浮球式衬胶止回阀是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。浮球式衬胶止回阀外形结构图：
浮球式衬胶止回阀连接尺寸：
公称通径
|
标准值 | 参考值 | |||||||||
| DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-Φd | B | W(kg) | |
| PN0.6(MPa) | |||||||||||
| 25 | 1 | 152 | 100 | 75 | 60 | 2 | 14 | 4-Φ12 | 135 | 6 | |
| 40 | 1 1/2 | 178 | 130 | 100 | 80 | 3 | 16 | 4-Φ14 | 170 | 10 | |
| 50 | 2 | 178 | 140 | 110 | 90 | 3 | 16 | 4-Φ14 | 190 | 14 | |
| 65 | 2 1/2 | 190 | 160 | 130 | 100 | 3 | 16 | 4-Φ14 | 210 | 18 | |
| 80 | 3 | 203 | 185 | 150 | 125 | 3 | 18 | 4-Φ18 | 235 | 21 | |
| 100 | 4 | 267 | 205 | 170 | 145 | 3 | 18 | 4-Φ18 | 300 | 40 | |
| 150 | 6 | 394 | 260 | 225 | 200 | 3 | 20 | 8-Φ18 | 440 | 90 | |
| 公称通径 | 标准值 | 参考值 | ||||||||
| DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-Φd | B | W(kg) |
| PN1.0(MPa) | ||||||||||
| 25 | 1 | 152 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 135 | 6.8 |
| 40 | 1 1/2 | 178 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 170 | 11.5 |
| 50 | 2 | 178 | 160 | 125 | 100 | 3 | 20 | 4-Φ8 | 190 | 15 |
| 65 | 2 1/2 | 190 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 210 | 20 |
| 80 | 3 | 203 | 195 | 160 | 135 | 3 | 22 | 4-Φ18 | 235 | 23 |
| 100 | 4 | 267 | 215 | 180 | 155 | 3 | 22 | 8-Φ18 | 300 | 44 |
| 150 | 6 | 394 | 280 | 240 | 210 | 3 | 24 | 8-Φ23 | 440 | 95 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【浮球式衬胶止回阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
