当前位置：首页 >> 消防阀门 >> 沟槽止回阀 >> 沟槽消声止回阀

更新时间 2024-10-29 22:55:38

沟槽止回阀

沟槽消声止回阀

产品名称：

沟槽消声止回阀

型号：

H81X

口径：

DN50-600

压力：

1.0-2.5MPa

材质：

铸铁、球铁、铸钢

良大优势：	1、质量稳定：实行全过程质量监控细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！
订货须知：	请您尽量提供详细参数 ①名称 ②型号 ③口径 ④压力 ⑤材质 ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件
良大服务：	提供全套流体控制解决方案，良大阀门售前、售中、售后专业服务。

您正在浏览：【沟槽消声止回阀】

沟槽消声止回阀详细介绍

沟槽消声止回阀产品概述：

沟槽式消声止回阀主要安装于水泵出口。本阀由阀体、阀座、阀瓣、阀杆、弹簧等组成。当进水端压力大于出口和弹簧压力时，阀门开启。当水泵停转时，在弹簧预张力作用下，阀瓣在水头回落线快速关闭，极短的阀瓣开度有效地预防水锤形成，消除噪声。沟槽消声止回阀广泛应用于输送流体管道的给排水，消防，空调，燃气，石油，化工，水处理，市政，造船等管道工程作为控制流体作用。

沟槽消声止回阀产品优点：

沟槽消声止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。沟槽消声止回阀具有安装快速、简易、安全、可靠、不受安装场地限制、便于管道与阀门的维修保养，有隔振隔音与一定的角度范围内有克服管道连接不同轴而产生仿差，解决温差所产生热胀冷缩等优点。

沟槽消声止回阀结构特点：

1、沟槽消声止回阀弧形通道、低流阻、体积小。结构精简。

2、沟槽消声止回阀采用极性橡胶密封，性能可靠。

3、沟槽消声止回阀极短的阀瓣行程，有效减免关闭时形成的锤击力和噪声。

4、沟槽消声止回阀100%任意角度安装。

沟槽消声止回阀零件材料：

产品类型	材质
产品类型	阀体	阀板	阀轴	密封面
铸铁	HT200	球铁、碳钢、喷涂或不锈钢	铬不锈钢	不锈钢或铜	橡胶NBR、丁晴橡胶NBR、乙丙EPOM
球墨铸铁	QT450	球铁、碳钢、喷涂或不锈钢	铬不锈钢	不锈钢或铜
铜	铜	铜或不锈钢	铬不锈钢	钢
碳钢	WCB	球铁、碳钢、喷涂或不锈钢	铬不锈钢	不锈钢或铜
不锈钢	1Crl8Ni9T1(304)	不锈钢	不锈钢	不锈钢

沟槽消声止回阀性能参数：

公称压力

1.O

1.6

2.5

试验压力

壳体强度

1.5

2.4

3.75

密封性能

1.1

1.76

2.75

适用介质

产品类型

铸铁、球墨铸铁

铜

碳钢

不锈钢

适用介质

水、水蒸汽、油品、空气

水、水蒸汽

水、水蒸汽、油品、空气

硝酸类

工作温度

密封面材质

橡胶

乙丙橡胶

氟橡胶

聚四氟塑料

铜

不锈钢

工作温度

≤60

≤80

≤250

≤200

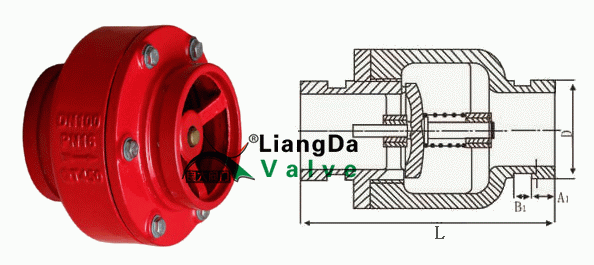

沟槽消声止回阀外形结构图：

沟槽消声止回阀连接尺寸：

公称通径		50		65	80	100		125	150	200	250	300	350	400	450	500	600	-
D		57	60	76	89	108	114	133 140	159 165 168	219	273	325	377	426	480	530	630
A1		14.5		14.5	14.5	16		16	16	19	19	19	25	25	25	25	25	-
B1		9.5		9.5	9.5	9.5		9.5	9.5	13	13	13	13	13	13	13	13	-
C		2.2		2.2	2.2	2.2		2.2	2.2	2.5	2.5	3.3	3.3	5.5	5.5	55	55	-
H81X	L	140		140	150	80		-	220	258	332	370	-	-	-	-	-	-

提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【沟槽消声止回阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
