| 油田注水平板闸阀 |
 |
产品名称： | 油田注水平板闸阀 | |||||
| 型号： | Z43Y/ZF43Y（H） | ||||||
| 口径： | DN25-200 | ||||||
| 压力： | 1.6-42.0MPa | ||||||
| 材质： | 铸钢、锻钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【油田注水平板闸阀】 | |||||||
油田注水平板闸阀详细介绍
油田注水平板闸阀产品介绍：
油田注水平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀，则两闸板间的撑开机构可以补充这一压紧力。
油田注水平板闸阀使用说明：
1. 采用浮动阀座，双向启闭，密封可靠，启闭灵活。
2. 闸板均有导向条给予精密导向，同时密封面均喷焊硬质合金，耐冲蚀。
3. 阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。
4. 关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向，形成较大的密封比压，从而形成第一道密封。同时，将闸板压向出口端密封座上，成为双重密封。
5. 由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6. 开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。

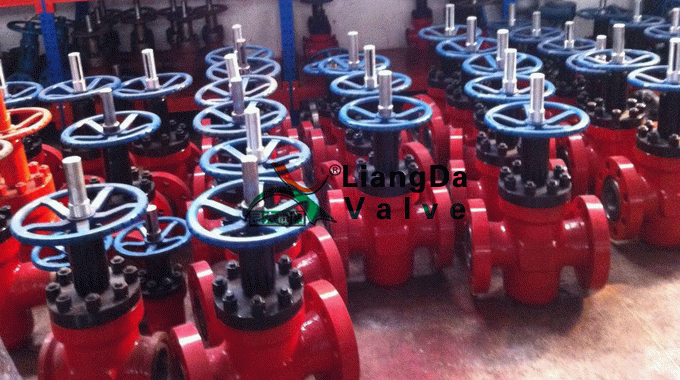

油田注水平板闸阀产品实物图：
油田注水平板闸阀应用范围：
油田注水平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。适用于天然气开采和净化的长输管线。
油田注水平板闸阀采用标准：
设计标准
|
JB/T5298、APl6D
|
|
结构长度
|
法兰
|
GB/T 12221、JB/T 5298
|
焊接
|
GB/T 15188.1
|
|
连接法兰
|
GB/T9113、JB/T 79 ANSl 16.5a
|
|
对焊端
|
GB/T 12224
|
|
试验和检验
|
GB/T3927、JB/T 9092
|
|
油田注水平板闸阀性能规范：
适用范围
|
PN10.0～42.0MPa
|
DN25～200mm
|
|
适用温度
|
-29～121℃
|
||
适用介质
|
普通型
|
石油、天然气、成油品、水等
|
|
抗硫型
|
含H2S、CO2的石油、天然气等
|
||
连接形式
|
法兰端、焊接端、卡箍端
|
||
驱动方式
|
手动、电动、气动等
|
||
油田注水平板闸阀零件材料：
零件名称
|
阀体、阀盖
|
闸板
|
阀杆
|
阀座
|
阀杆螺母
|
填料
|
"Z"型
|
WCB、铬钼钢
|
合金钢（焊硬质合金)
|
不锈钢
|
合金钢（焊硬质合金)
|
铝青铜
|
聚四氟乙烯、氟橡胶 PTFE、
|
油田注水平板闸阀外形结构图：
油田注水平板闸阀连接尺寸：
公称压力（MPa）
|
公称通径（mm）
|
尺寸（mm）
|
||||||||
DO
|
D
|
D2
|
D1
|
L
|
b
|
H
|
Z-d
|
LO
|
||
16.0
20.0 |
25
|
22
|
150
|
101.5
|
50.80
|
210
|
29
|
255
|
4-26
|
180
|
32
|
28
|
160
|
111
|
60.32
|
230
|
29
|
307
|
4-26
|
200
|
|
40
|
35
|
180
|
124
|
68.28
|
260
|
32
|
356
|
4-30
|
240
|
|
50
|
47
|
215
|
165
|
95.25
|
300
|
38.5
|
379
|
8-26
|
250
|
|
65
|
57
|
245
|
190.5
|
107.95
|
340
|
41.5
|
402
|
8-30
|
280
|
|
80
|
72
|
240
|
190.5
|
123.82
|
390
|
38.5
|
475
|
8-26
|
320
|
|
100
|
92
|
395
|
235
|
149.22
|
480
|
44.5
|
548
|
8-33
|
350
|
|
150
|
136
|
380
|
317.5
|
211.12
|
550
|
56
|
775
|
12-33
|
450
|
|
200
|
174
|
470
|
393.5
|
269.88
|
650
|
63.5
|
793
|
12-39
|
550
|
|
25.0
|
25
|
22
|
150
|
101.5
|
50.80
|
210
|
29
|
255
|
4-26
|
180
|
32
|
28
|
160
|
111
|
60.32
|
230
|
29
|
307
|
4-26
|
200
|
|
40
|
35
|
180
|
124
|
68.28
|
260
|
32
|
356
|
4-30
|
240
|
|
50
|
47
|
215
|
165
|
95.25
|
300
|
38.5
|
379
|
8-26
|
260
|
|
65
|
57
|
245
|
190.5
|
107.95
|
340
|
41.5
|
402
|
8-30
|
280
|
|
80
|
70
|
270
|
203
|
136.52
|
390
|
48
|
475
|
8-33
|
320
|
|
100
|
92
|
310
|
241.5
|
161.92
|
480
|
54
|
548
|
8-36
|
350
|
|
150
|
136
|
395
|
317.5
|
211.212
|
550
|
83
|
775
|
12-39
|
450
|
|
200
|
174
|
485
|
393.5
|
269.68
|
650
|
92
|
793
|
12-45
|
550
|
|
35.0
42.0 |
25
|
19
|
160
|
108
|
60.32
|
210
|
35
|
255
|
4-26
|
180
|
32
|
25
|
185
|
130
|
72.24
|
230
|
38.5
|
307
|
4-30
|
200
|
|
40
|
29
|
205
|
14
|
82.55
|
260
|
44.5
|
356
|
4-33
|
240
|
|
50
|
38
|
235
|
171.5
|
101.60
|
300
|
51
|
379
|
8-30
|
260
|
|
65
|
48
|
265
|
197
|
111.12
|
340
|
57.5
|
402
|
8-33
|
280
|
|
80
|
57
|
305
|
228.5
|
127.00
|
390
|
67
|
475
|
8-36
|
320
|
|
100
|
73
|
355
|
273
|
157.18
|
480
|
76.5
|
548
|
8-42
|
350
|
|
150
|
111
|
485
|
368.5
|
228.60
|
550
|
108
|
775
|
8-56
|
450
|
|
200
|
146
|
550
|
438
|
279.40
|
650
|
127
|
793
|
12-56
|
550
|
|
