倒流防止器
| 倒流防止器 |
 |
产品名称： | 倒流防止器 | |||||
| 型号： | DFQ41X | ||||||
| 口径： | DN50-500 | ||||||
| 压力： | 0.6-2.5MPa | ||||||
| 材质： | 球墨铸铁、铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【倒流防止器】 | |||||||
倒流防止器详细介绍
倒流防止器产品概述：
倒流防止器是一种由进、出水止回阀和泄水阀通过紧固件连接组成，能严格限定管道中的压力水只能单向流动的水力控制组合装置，其进、出水止回阀阀座密封面之间构成直流式倒流防止器的阀腔。正常流动状态时进水端的供水压力总是高于出水端水的压力，水能很顺利流过倒流防止器作正向流动，这时进水端的水压总是高于阀腔内水压，存在一个压差△P，且0.024MPa≤△P≤0.055MPa，这个压差驱动旁通的泄水阀处于关闭状态，泄水阀不泄水。
倒流防止器工作原理：
倒流防止器当出水端无水流出，若进水端供水压力保持恒定，且进水端水压高于阀腔内水压，压差0.024MPa≤△P≤0.055MPa，泄水阀处于关闭状态；当出水端无水流出，若进水端供水压力出现下降，虽然进水端水的压力仍高于阀腔内水的压力，但当△P在0.012MPa~0.023MPa左右时，旁通泄水阀就开启泄水，阀腔内的水(或部分)被排出；当出水管路因某种原因而水压上升，而且出水止回阀泄漏，造成阀腔内压力上升，这时当△P在0.012MPa~0.023MPa左右时泄水阀开启将反流水排出，只要泄水阀开启，空气立即通过与大气相通的漏水斗进入阀腔，形成空气隔断。
倒流防止器产品优点：
倒流防止器当倒流防止器进水端供水压力下降至≤0.020MPa时，无论阀腔内的压力多大，泄水阀开启泄水，同时空气通过与大气相通的漏水斗进入阀腔，形成空气隔断，进口端水压即使继续下降形成负压，也不会产生虹吸倒流。

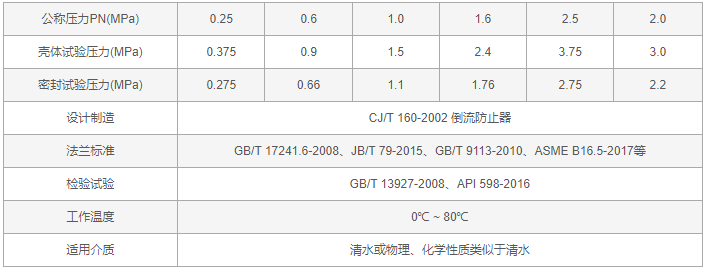

倒流防止器技术规范：

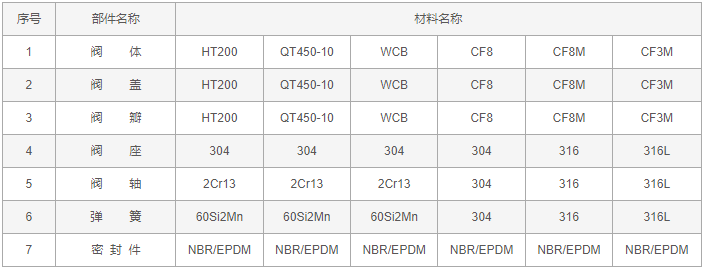

倒流防止器零件材料：

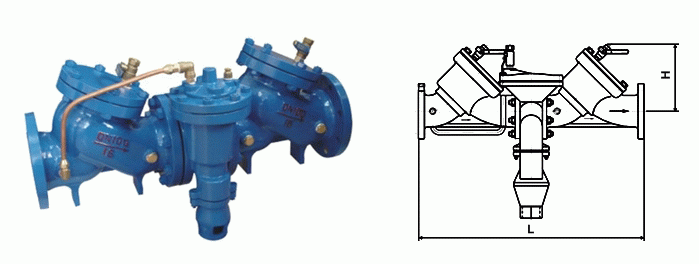

倒流防止器外形结构图：

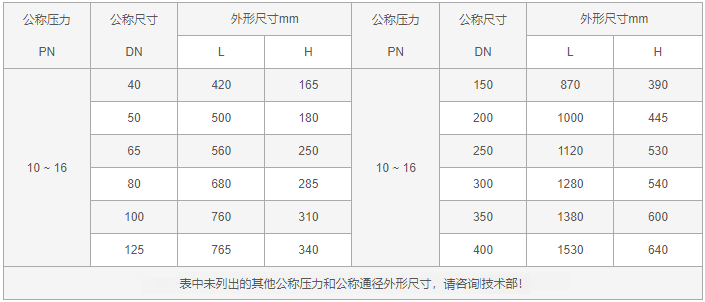

倒流防止器外形尺寸表：

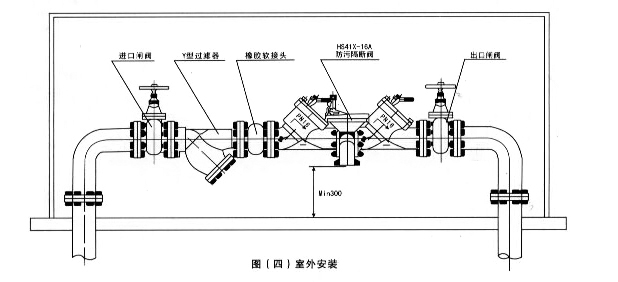

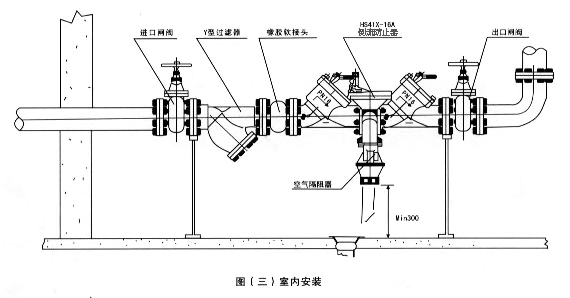

倒流防止器安装要求及示意图：
1、倒流防止器须水平安装，安装地点环境应清洁，有维护空间，安全排水器或（空气隔阻器）出口离地面主度大于300mm，并不被水或杂物所淹没。
2、倒流防止器的安装地域应设排水设施。
3、阀前应装闸阀（蝶阀）过滤器及橡胶软接头（或伸缩器），阀后装闸阀（蝶阀）。
倒流防止器安装部位介绍：
1、自来水管网接入用户的接户管水表后面。
2、生活用水管道上接出非生活用水和排污管，安装于接出管起端。
3、生活饮用水水箱的进水管上（水箱底部进水时）。
4、生活饮用水管道上串联加压泵时安装于泵吸水管上。
倒流防止器订货参数及注意事项：
尊敬的客户！如果您需要订购我公司倒流防止器产品，咨询时请注明产品型号，如无法提供型号数据，请说明公称通径、公称压力、阀体材质、法兰执行标准及法兰密封面形式等。本系列产品有DFQ4LX直流式倒流防止器和DFQ4TX直通式倒流防止器两种结构形式。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【倒流防止器】参数、选型、价格等请联系我们，我们将竭诚为您服务！
