真空球阀

GUD型电动高真空球阀

产品名称：

GUD型电动高真空球阀

型号：

GUD

口径：

DN10-200

压力：

0.6×106 ~1.3×10-4

材质：

304、316、316L不锈钢

良大优势：	1、质量稳定：实行全过程质量监控细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！
订货须知：	请您尽量提供详细参数 ①名称 ②型号 ③口径 ④压力 ⑤材质 ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件
良大服务：	提供全套流体控制解决方案，良大阀门售前、售中、售后专业服务。

您正在浏览：【GUD型电动高真空球阀】

GUD型电动高真空球阀详细介绍

GUD型电动高真空球阀产品概述：

GUD型系列电动高球阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号，来实现阀门开、关或中间位置的控制，从而达到接通或切断真空管路中气流的目的。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。适用的工作介质为带酸、碱性的气体或液体。

GUD型电动高真空球阀技术性能：

用范围(Pa)	快卸法兰（KF）2x105～1.3x10-5 活套法兰16x105～1.3x10-5
阀门漏率(Pa.L/S)	≤1.3x10-5
开闭时间（S）	DN≤32 20； DN≥40 30
介质温度（℃）	标准出厂：-30～+150 特殊指定：-30～+240
法兰标准	GB4982；GB/T6070
安装位置	任意
控制电路	标准出厂：AC220V/50Hz开关型特殊指定：AC380V；DC24V开关型 4～20mADC调节型
信号反馈	标准出厂：带无源触点型特殊指定：调节型4～20mADC

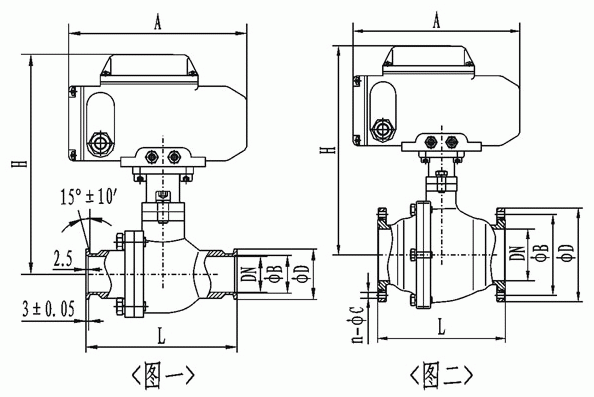

GUD型电动高真空球阀外形结构图：

GUD型电动高真空球阀连接尺寸：
快卸法兰（KF）连接及外形尺寸（GB4982）

型号	通径(DN)	ΦD	ΦB	H	L	A
GUD-10/KF	10	30	12.2	175	92	160
GUD-16/KF	16	30	17.2	178	100
GUD-25/KF	25	40	26.2	193	114
GUD-40/KF	40	55	41.2	248	165	196
GUD-50/KF	50	75	52.2	257	175	196

活套法兰连接及外形尺寸（GB/T6070）

型号	通径(DN)	ΦD	ΦB	H	L	A	n-ΦC
GUD-10	10	55	40	170	92	160	4-6.5
GUD-16	16	60	45	178	100
GUD-20	20	65	50	191	114
GUD-25	25	70	55	193	114		4-9
GUD-32	32	90	70	211	140
GUD-40	40	100	80	248	165	196
GUD-50	50	110	90	257	175
GUD-63	63	130	110	275	186
GUD-80	80	145	125	300	198		8-9
GUD-100	100	165	145	338	220		8-9
GUD-125	125	200	175	373	266	255	8-11
GUD-150	150	225	200	390	296	255	8-11
GUD-200	200	285	260	512	390	310	12-12

提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【GUD型电动高真空球阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
