当前位置：首页 >> 保温阀门
>> 保温调节阀 >> 气动保温调节阀 更新时间 2024-10-29 22:57:22
保温调节阀
| 气动保温调节阀 |
 |
产品名称： | 气动保温调节阀 | |||||
| 型号： | ZJHBW | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【气动保温调节阀】 | |||||||
气动保温调节阀详细介绍
气动保温调节阀产品概述：
本公司研发生产的气动保温调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高,符合IEC534标准。气动保温调节阀适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低，造成粘度增加或流体出现凝固时，这时在阀体和上阀盖处增设蒸汽保温夹磁装置，使工艺过程按要求进行下去。气动保温调节阀的泄漏符合ANSI B16.104标准。气动保温调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。
气动保温调节阀技术参数：
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
阀座直径(dn)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
额定流量系数(KV)
|
单座
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
440
|
套筒
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
360
|
|
允许压差(MPa)
|
单座
|
3.8
|
3.2
|
3.0
|
2.0
|
1.8
|
1.5
|
1.4
|
1.0
|
0.6
|
套筒
|
6.4
|
6.4
|
5.2
|
5.2
|
4.6
|
4.6
|
3.7
|
3.7
|
3.1
|
|
公称压力(MPa)
|
1.6、2.5、4.0、6.4
|
|||||||||
额定行程(mm)
|
16
|
25
|
40
|
60
|
||||||
配用执行器型号
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
||||||
阀盖形式
|
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
|
|||||||||
压盖形式
|
螺栓压紧式
|
|||||||||
阀芯形式
|
单座式、套筒式
|
|||||||||
流量特性
|
等百分比、快开特性
|
|||||||||
气动保温调节阀执行器技术参数：
配置执行器类别
|
ZHA/B多弹簧簿膜执行机构
|
||||
执行器型号
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
有效面积(cm2)
|
350
|
350
|
560
|
900
|
1400
|
行程(mm)
|
10、16
|
24
|
40
|
40、60
|
100
|
弹簧范围(KPa)
|
20～100（标准）、20-60、60-100、40-200、80-240
|
||||
膜片材料
|
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
|
||||
供气压力
|
140～400KPa
|
||||
气源接口
|
RC1/4"
|
||||
环境温度
|
-30～+70℃
|
||||
可配附件
|
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
||||
作用形式
|
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)
|
||||
气动保温调节阀零件材料：
1
|
阀体
|
WCB
|
304
|
316
|
316L
|
2
|
垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
3
|
阀座/套筒
|
304
|
304
|
316
|
316L
|
4
|
阀芯
|
304
|
304
|
316
|
316L
|
5
|
导向套/并帽
|
304
|
304
|
316
|
316L
|
6
|
中垫
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
7
|
阀盖
|
WCB
|
304
|
316
|
316L
|
8
|
阀杆
|
304
|
304
|
316
|
316L
|
9
|
保温夹套
|
25
|
304
|
316
|
316L
|
10
|
填料
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
11
|
螺栓
|
25
|
不锈钢
|
不锈钢
|
不锈钢
|
12
|
填料压盖
|
WCB
|
304
|
316
|
316L
|
气动保温调节阀性能指标：
项目
|
不带定位器
|
带定位器
|
||
基本误差%
|
±5.0
|
±1.0
|
||
回差%
|
3.0
|
1.0
|
||
死区%
|
3.0
|
0.4
|
||
始终点偏差%
|
气开
|
始点
|
±2.5
|
±1.0
|
始点
|
±5.0
|
±1.0
|
||
气关
|
始点
|
±5.0
|
±1.0
|
|
终点
|
±2.5
|
±1.0
|
||
额定行程偏差%
|
≤2.5
|
|||
泄露量L/h
|
0.01%×阀额定容量
|
|||
可调范围R
|
30：1
|
|||

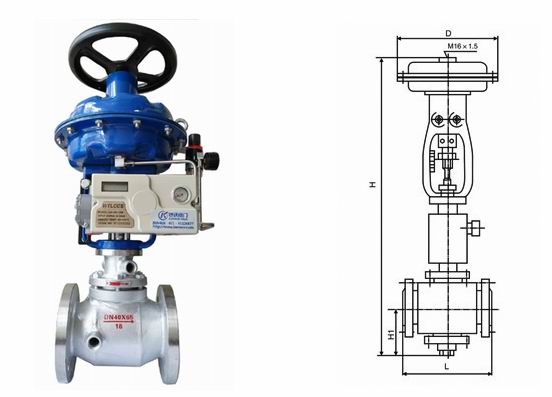

气动保温调节阀外形结构图：
气动保温调节阀连接尺寸：
公称通径 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
PN16/25
|
181
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
600
|
PN40
|
194
|
197
|
200
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
610
|
|
PN64
|
206
|
200
|
210
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
650
|
|
H
|
PN16/25
|
52.5
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
170
|
PN40
|
52.5
|
57.5
|
75
|
75
|
82.5
|
92.5
|
100
|
117.5
|
150
|
167.5
|
187.5
|
|
PN64
|
65
|
40
|
85
|
85
|
90
|
102.5
|
107.5
|
125
|
172.5
|
195
|
207.5
|
|
H1
|
152
|
152
|
177
|
177
|
183
|
221
|
221
|
230
|
315
|
355
|
385
|
|
H2
|
298
|
298
|
298
|
298
|
298
|
380
|
380
|
380
|
510
|
510
|
510
|
|
H3
|
180
|
180
|
180
|
180
|
180
|
236
|
236
|
236
|
310
|
310
|
310
|
|
L1
|
289
|
289
|
289
|
289
|
289
|
347
|
347
|
347
|
476
|
476
|
476
|
|
A
|
282
|
282
|
282
|
282
|
282
|
360
|
360
|
360
|
470
|
470
|
470
|
|
D
|
220
|
220
|
220
|
220
|
220
|
270
|
270
|
270
|
320
|
320
|
320
|
|
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【气动保温调节阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
