衬胶蝶阀
| 法兰式衬胶蝶阀 |
 |
产品名称： | 法兰式衬胶蝶阀 | |||||
| 型号： | D341J | ||||||
| 口径： | DN50-1200 | ||||||
| 压力： | 0.6-1.6MPa | ||||||
| 材质： | 铸铁、铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【法兰式衬胶蝶阀】 | |||||||
法兰式衬胶蝶阀详细介绍
法兰式衬胶蝶阀产品概述：
D341J法兰式衬胶蝶阀设计结构新颖，整体尺寸小，重量轻；蝶板采用双偏心，启闭迅速，操作轻便省力；蝶板与密封圈间无滑动摩擦，密封面耐磨损，使用寿命长，密封可靠，易调整。适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截流介质的作用。
法兰式衬胶蝶阀产品特点:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
法兰式衬胶蝶阀设计标准：
设计与制造：GB12238
结构长度：GB12221（13系列）
法兰连接尺寸：GB4216
法兰式衬胶蝶阀密封选型：
法兰式衬胶蝶阀零件材料：
法兰式衬胶蝶阀外形结构图：
密封圈材料代号 |
适用温度 |
适用介质 |
NR |
≤85℃ |
水、空气、酸碱类 |
CR |
≤85℃ |
水、煤气、酸碱类 |
NBR |
≤100℃ |
水、油品 |
CPDM |
≤120℃ |
水、蒸汽、一般酸碱类 |
FKM |
≤150℃ |
水、蒸汽、强酸碱类 |
法兰式衬胶蝶阀零件材料：
阀体 |
铸铁、球墨铸铁、碳钢、不锈钢 |
蝶板 |
铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料 |
阀杆 |
碳钢镀镍磷、不锈钢 |
阀座密封圈 |
天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM |
气动装置 |
组合件 |

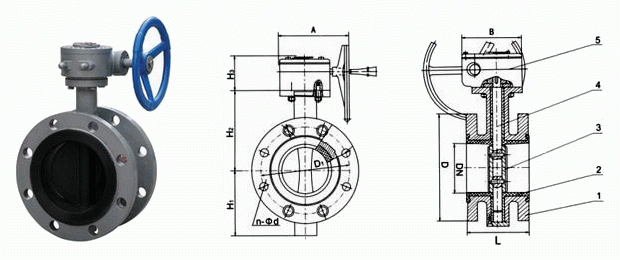

法兰式衬胶蝶阀外形结构图：
法兰式衬胶蝶阀连接尺寸：
公称通径DN |
L |
D |
D1 |
n-d（mm） |
H1 |
H2 |
质量 |
|
PN1.6 |
PN1.6 |
|||||||
50 |
108 |
165 |
125 |
4-18 |
4-18 |
91 |
120 |
8 |
65 |
112 |
185 |
145 |
4-18 |
4-18 |
104 |
140 |
11.5 |
80 |
114 |
200 |
160 |
8-18 |
8-18 |
107 |
150 |
12.5 |
100 |
127 |
220 |
180 |
8-18 |
8-18 |
135 |
165 |
23 |
125 |
140 |
250 |
210 |
8-18 |
8-18 |
129 |
190 |
40.5 |
150 |
140 |
285 |
240 |
8-22 |
8-22 |
131 |
205 |
46.5 |
200 |
152 |
340 |
295 |
8-22 |
12-22 |
177 |
255 |
61 |
250 |
165 |
395 |
350 |
12-22 |
12-26 |
206 |
270 |
73.5 |
300 |
178 |
445 |
400 |
12-22 |
12-26 |
220 |
320 |
103 |
350 |
190 |
505 |
460 |
16-22 |
16-26 |
264 |
358 |
120 |
400 |
216 |
565 |
515 |
16-26 |
16-30 |
298 |
400 |
217 |
450 |
222 |
615 |
565 |
16-26 |
|
327 |
420 |
242 |
500 |
229 |
671 |
620 |
20-26 |
|
352 |
480 |
279 |
600 |
267 |
780 |
725 |
20-30 |
|
446 |
560 |
396 |
700 |
292 |
895 |
840 |
24-30 |
|
486 |
610 |
596 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【法兰式衬胶蝶阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
