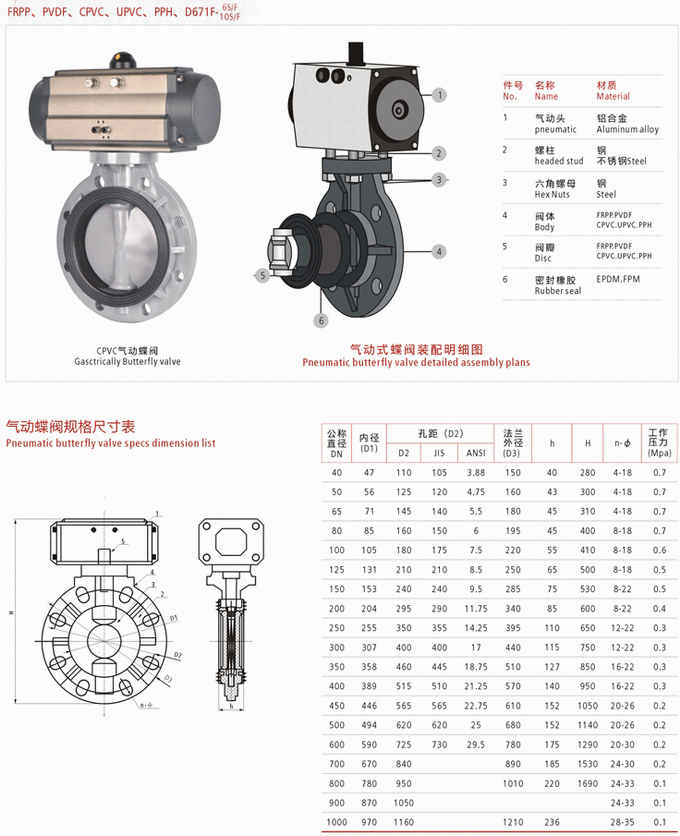

气动塑料蝶阀外形结构图与连接尺寸：

气动塑料蝶阀安装维护说明：

1、安装前应仔细核对管路的运行条件是否与本阀规定的使用范围相符，并应清洗内腔，以防止污物卡阻或损伤密封部件。

2、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

3、操作蝶阀时，不得借助于辅助杠杆，以防扭力过大而损伤驱动部件或密封部位。

4、阀应存放在干燥通风的室内，严禁堆放，库存球阀的两端通道必须封口，且启闭件应处于微开启状态。
