当前位置：首页 >> 平衡阀
>> 流量平衡阀 >> 蝶式流量平衡阀 更新时间 2024-12-22 0:06:39
流量平衡阀
| 蝶式流量平衡阀 |
 |
产品名称： | 蝶式流量平衡阀 | |||||
| 型号： | KPF | ||||||
| 口径： | DN15-600 | ||||||
| 压力： | 1.0-2.5MPa | ||||||
| 材质： | 铸铁，铸钢，不锈钢 | ||||||
|
|||||||
| 您正在浏览：【蝶式流量平衡阀】 | |||||||
蝶式流量平衡阀详细介绍
蝶式流量平衡阀产品概述：
KPF-16蝶式流量平衡阀是一种具有特殊功能的阀门，具有良好的流量特性，能够合理分配流量，实现流量定量，可以有效地解决供热（空调）系统中存在的室温冷热不匀问题。由于该阀上设有开启度指示，开度锁定装置及用于流量测定的测压小阀，所以中要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理范围内，从而克服了“大流量、小温差”的不合理现象。该产品是供热系统中的理想产品。蝶式流量平衡阀零件材料：
零件名称 |
阀体、阀盖、手轮、填料压套 |
阀杆、密封圈 |
阀杆螺母 |
垫圈 |
填料 |
材料 |
铸钢、灰铸铁、黄铜 |
不锈钢 |
铸铜 |
橡胶石棉板 |
膨胀石墨 |

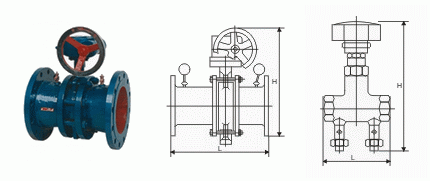

蝶式流量平衡阀外形结构图：
蝶式流量平衡阀连接尺寸：
型 号 |
公称通径 |
安装方式 |
阀长L(mm) |
管螺纹或法兰直径(mm) |
螺丝孔中心距(mm) |
KPF-10/16管螺纹 |
DN15 |
管螺纹 |
90 |
1/2" |
|
DN20 |
100 |
3/4" |
|
||
DN25 |
120 |
1" |
|
||
KPF-10/16截止阀 |
DN32 |
法兰连接 |
180 |
135 |
100 |
DN40 |
200 |
145 |
110 |
||
DN50 |
230 |
160 |
125 |
||
DN65 |
290 |
180 |
145 |
||
DN80 |
310 |
195 |
160 |
||
DN100 |
350 |
215 |
180 |
||
DN125 |
400 |
245 |
210 |
||
DN150 |
480 |
280 |
240 |
||
KPF-10/16蝶型 |
DN200 |
380 |
335 |
295 |
|
DN250 |
440 |
405 |
355 |
||
DN300 |
480 |
460 |
410 |
||
DN350 |
490 |
520 |
470 |
||
DN400 |
550 |
580 |
525 |
||
DN450 |
610 |
640 |
585 |
||
DN500 |
680 |
715 |
650 |
||
DN600 |
740 |
840 |
770 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【蝶式流量平衡阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
