当前位置：首页 >> 截止阀 >> 铸钢截止阀 >> 美标铸钢截止阀
更新时间 2024-10-29 22:58:37


铸钢截止阀
    美标铸钢截止阀
    美标铸钢截止阀   产品名称： 美标铸钢截止阀
    型号：J41H/Y
    口径：DN15-400
    压力：150-2500LB
    材质：铸钢、不锈钢等

    良大优势：

    		 1、质量稳定：实行全过程质量监控
    细心把关，全方位检测！
    2、价格合理：高效率的成本控制
    减少开支，让利于客户！
    3、交货快捷：充足的库存，便捷的物流
    严格按照合同期交货！

    订货须知：

    		请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务：

    		提供全套流体控制解决方案，良大阀门
    售前、售中、售后专业服务。
    您正在浏览：【美标铸钢截止阀】

       美标铸钢截止阀详细介绍

    美标铸钢截止阀产品概述：
    美标铸钢截止阀适用于公称压力Class150-2500Lb（PN1.6-42.0MPa），工作温度≤600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

    美标铸钢截止阀结构特点：
    1、产品的设计制造符合美国国家标准ANS1B16.34，美国BS1873等国外先进标准要求。
    2、阀体外形为桶形或流线形造型美观，流通形状为直通式，流体阻力小。
    3、关闭件（闸瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。
    4、阀座可为更换式阀座，可任意组合与关闭密封面材料的配对，以满足工况的要求，延长使用寿命。
    5、大口径、高压力截止阀根据关闭力的需要阀杆的传动方式采用升降杆，并配有滚动轴承式采用撞击式手轮以减轻关闭力。
    6、主体材料、内件材料、填料、紧固件的材料可按用户要求或实际工况条件合理组合。

    美标铸钢截止阀设计标准：
    设计与制造 结构长度 法兰尺寸 对焊连接尺寸 压力-温度 试验-检验
    ANSI B16.34 BS1873 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 API 598

    美标铸钢截止阀压力规范：
    公称压力PN(Lb) 强度试验 气密封试验 气密封试验
    MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
    150 3.0 430 2.2 315 0.4-0.7 60-100
    300 7.7 1110 5.7 815
    600 15.3 2220 11.3 1630
    900 23.0 3330 17.0 2445
    1500 38.4 5560 28.2 4080
    2500 64.0 9255 47.0 6790

    美标铸钢截止阀零件材料：
    阀体、阀盖 阀杆 密封面 垫片（环） 填料 工作温度 适用介质
    WCB 2Cr13 13Cr
    STL
    木体材料
    尼龙    		 增强柔性石墨
    13Cr/柔性石墨
    1Cr13/Flexible
    SFB-2
    08软钢
    F304
    F316
    F304L
    F316L    		 柔性石墨
    增强柔性石墨
    SFB/260
    SFP/260
    PTFE    		 ≤425 水
    蒸汽
    油品
    WC1 38CrMoAl 25Cr2MoV ≤425
    WC6 ≤540
    WC9 ≤570
    C5 C12 ≤540
    CF8 F304 ≤200 硝酸
    醋酸
    尿素
    CF8M F316
    CF3 F304L
    CF3M F316

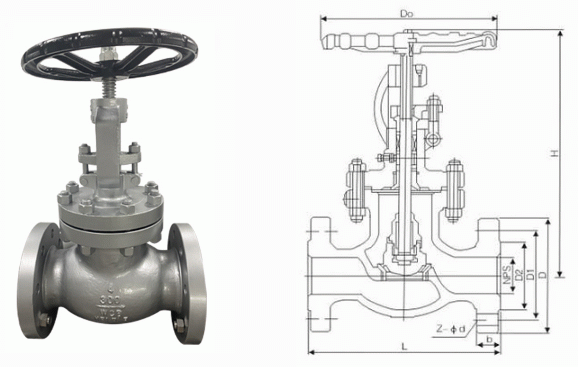

    美标铸钢截止阀外形结构图：


    美标铸钢截止阀连接尺寸：
    DN 150Lb 凸面法兰（RF) 主要尺寸（mm） 重量
    mm in L D D1 D2 b n-φd H D0
    15 1/2 108 89 60.5 35 11.2 4-16 241 100 6.9
    20 3/4 117 98 69.9 43 12.7 4-16 241 100 9.8
    25 1 127 108 79.2 51 14.2 4-16 242 125 13.5
    32 11/4 140 117 89 63 16 4-16 280 160 19.5
    40 11/2 165 127 98.6 73 17.5 4-16 286 160 28.5
    50 2 203 152 120.7 92 19 4-19 368 200 18
    65 21/2 216 178 139.7 105 22.4 4-19 387 200 30
    80 3 241 190 152.4 127 24 4-19 411 250 41
    100 4 292 229 190.5 157 24 4-19 454 250 64
    125 5 356 254 216.0 186 24 8-22.5 455 350 86
    150 6 406 279 241.3 216 25.4 8-22.5 541 350 113
    200 8 495 343 298.5 270 28.4 8-22.5 651 450 178
    250 10 622 406 362.0 324 30.2 12-25.4 800 450 270
    300 12 698 483 431.8 381 32 12-25.4 1231 600 350
    350 14 787 533 476.3 413 35 12-29 1450 600 460
    400 16 914 597 539.8 470 36.6 26-29 1645 600 590
    DN 300Lb 凸面法兰（RF) 主要尺寸（mm） 重量
    15 1/2 152 95 66.5 35 14.2 4-16 241 140 7.7
    20 3/4 178 117 82.5 43 16 4-19 241 140 11.3
    25 1 203 123 89 51 17.5 4-19 283 160 16.8
    32 11/4 216 133 98.5 63 19 4-19 320 200 21.2
    40 11/2 229 155 114.3 73 20.6 4-22.5 322 200 32.6
    50 2 267 165 127 92 22.4 8-19 399 200 25
    65 21/2 292 190 149.4 105 25.4 8-22.5 438 250 30
    80 3 318 210 168.1 127 28.4 8-22.5 464 280 35
    100 4 356 254 200.2 157 31.8 8-22.5 565 350 56
    125 5 400 279 235 186 35 8-22.5 614 350 96
    150 6 444 318 269.7 216 36.6 12-25.4 717 400 120
    200 8 559 381 330.2 270 41.2 12-25.4 930 500 212
    250 10 622 444 387.4 324 47.8 16-28.5 1012 550 330
    300 12

    711

    		 521 450.8 381 50.8 16-32 1231 600 472
    350 14 762 584 514.4 413 54 20-32 1450 600 715
    400 16 864 648 571.5 470 57.2 20-35 1645 600 920
    DN 600Lb 凸面法兰（RF）主要尺寸（mm） 重量
    mm in L D D1 D2 b n-φd H D0
    15 1/2 165 95 66.5 35 14.5 4-16 285 100 7.8
    20 3/4 190 117 82.5 43 16 4-19 285 125 12.5
    25 1 216 124 89 51 17.5 4-19 313 160 17.5
    32 11/4 229 133 98.5 63 21 4-19 328 160 23.5
    40 11/2 241 156 114.3 73 22.5 4-22.5 365 180 38.5
    50 2 292 165 127 92 33 8-19 444 200 35
    65 21/2 330 190 149.4 105 36 8-22.5 483 250 50
    80 3 356 210 168.1 127 39 8-22.5 533 250 60
    100 4 432 273 216 157 45 8-25.4 622 350 110
    125 5 508 330 266.7 186 52 8-28.5 750 350 200
    150 6 559 356 292.1 216 55 12-28.5 800 450 230
    200 8 660 419 349.3 270 63 12-32 927 500 410
    250 10 787 508 431.8 324 71 16-35 1257 600 625
    300 12 838 559 489 381 74 20-35 1468 680 860

    提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【美标铸钢截止阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
