当前位置：首页 >> 电站阀门
>> 电站止回阀 >> 汽轮机用抽汽止回阀 更新时间 2024-10-29 23:05:36
电站止回阀
| 汽轮机用抽汽止回阀 |
 |
产品名称： | 汽轮机用抽汽止回阀 | |||||
| 型号： | H664H | ||||||
| 口径： | DN50-400 | ||||||
| 压力： | PN1.6-32.0MPa | ||||||
| 材质： | 碳钢、锻钢、不锈钢、铬钼钢等 | ||||||
|
|||||||
| 您正在浏览：【汽轮机用抽汽止回阀】 | |||||||
汽轮机用抽汽止回阀详细介绍
汽轮机用抽汽止回阀产品概述：
汽轮机用抽汽止回阀是一种由阀体、阀瓣、摇杆、摇杆轴、阀杆、阀盖、填料压盖和执行机构等组成，用于使用温度不大于570℃的汽轮机抽汽系统或其他类似工况系统，防止汽轮机组在突然甩负荷时汽轮机内的压力突然降低，抽汽管道和各加热器内蒸汽倒流进入汽轮机内，引起超速，造成汽轮叶片打碎，毁坏汽轮发电机，并防止加热器系统管道泄漏使水从抽汽管路进入汽轮机内而发生水击事故，以保护汽轮机的安全运行的顶置气动蓄能旋启式抽汽止回阀。本产品具有快速关闭的性能，关闭时间不大于0.5s，并具备防气缸失效的功能，且在气动装置发生卡阻情况下，仍能够在介质作用力下关闭，以确保汽轮机系统安全。
汽轮机用抽汽止回阀工作原理：

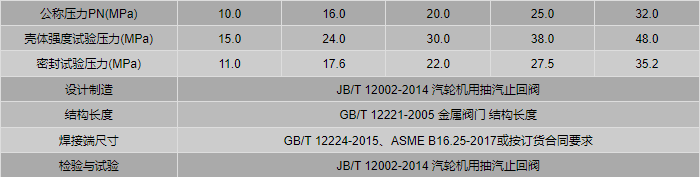

汽轮机用抽汽止回阀技术规范：汽轮机用抽汽止回阀采用独立的逆止阀和辅助气动关闭装置相结合的结构型式，当汽轮机开始工作时，控制系统装置中的气源(气源压力为0.5~0.7MPa)通过电磁换向阀进入助关气缸的下腔，推动助关气缸活塞向上移动，压缩弹簧并使弹簧蓄能，阀瓣在管路介质的推动下开启。当系统故障时，管路介质压力降底，阀瓣在自身重力的作用下关闭，此时控制系统供气电磁换向阀接受信号气源换向，使气体进入助关气缸的上腔，与弹簧一起推动气缸活塞向下移动，帮助阀瓣以较快的速度关闭，关闭时间小于0.5秒。阀门在阀瓣关闭后从辅助动力装置获得一定锁闭阀瓣力，以防管路系统蒸汽和冷凝水倒流，保护汽轮机等主要设备。
汽轮机用抽汽止回阀零件材料：
汽轮机用抽汽止回阀外形尺寸表：
汽轮机用抽汽止回阀订货参数：
尊敬的客户！如果您需要订购我公司电站阀系列产品，咨询时请说明公称通径、公称压力、材质、连接端执行标准、使用介质及介质温度等，本产品关闭件开启设有限位机构，避免开启过位造成损坏，执行机构配有阀门开关位置信号输出、阀门开启位置就地指示，我公司可按客户需求承接定制。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【汽轮机用抽汽止回阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
