不锈钢燃气阀门
| 不锈钢气动紧急切断阀 |
 |
产品名称： | 不锈钢气动紧急切断阀 | |||||
| 型号： | QDQ421F | ||||||
| 口径： | DN25-400 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【不锈钢气动紧急切断阀】 | |||||||
不锈钢气动紧急切断阀详细介绍
不锈钢气动紧急切断阀概述：
不锈钢气动紧急切断阀在无气压情况下，阀瓣处于常闭状态，当气泵把压力气输入本阀气缸时，阀瓣开启，当需要关闭阀门或遇有紧急情况时，将压力泄掉即自动关闭。本阀是由柱塞固定在阀座上，当缸即阀瓣，当压力气通过阀座注入气缸时，阀瓣即离开阀座，当压力泄掉，阀瓣由于弹簧力的作用，迅速关闭。阀门工作介质的流动方向，阀座端为出口，无阀座端即为进口和气压力方向相反。不锈钢气动紧急切断阀原理及用途：
不锈钢气动紧急切断阀是一种安全保护阀，安装在液化石油气（燃气），液相与气相管路上，与远距离气源配套使用，利用气源控制阀门开启-关闭，以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使气源卸压，或高温≥75%%p5C%%D时易熔合金熔化，而气缸自动卸压，阀门迅速关闭而止漏，起安全保护作用。此阀也可做为气动截止阀使用。可实现远距离控制，关闭迅速，开启灵活。是替代进口的理想选择。安装在液化气，天燃气，液氨与气相管路上，与远距离气源配套使用，利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时，工作人员迅速通过控制室触动开关，电磁阀瞬间通电，气源快速通过关闭阀门。

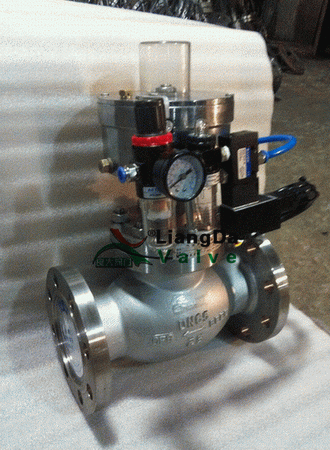

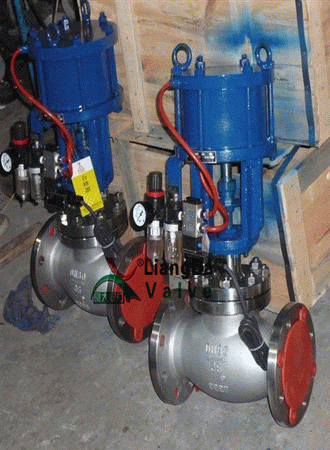

不锈钢气动紧急切断阀产品实物图：
不锈钢气动紧急切断阀性能参数：
| 压力等级 | 1.6、2.5、4.0Mpa |
| 气缸工作压力 | ≤2.0MPa |
| 使用温度 | -40~+80℃ |
| 气缸使用介质 | 氮气、无水空气 |
| 使用介质 | 天然气、液化气、气体 |
| 关闭时间 | ≤5秒 |
| 气缸关闭压力 | ≥0.4-0.8MPa |
| 阀体 | 铸刚、不锈钢、304、316、316L |
| 弹簧 | 50CrVA(弹簧钢) |
| 气缸、活塞 | 球墨铸铁 |
| 密封圈、O型圈 | 聚四氟乙烯、丁晴橡胶 |
不锈钢气动紧急切断阀操作规程：
1、紧急切断阀气缸开启压力≥0.3-0.6Mpa，气缸的日常工作压力，不得低于0.4MPa,保证阀门的正常工作。
2、阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。
3、当事故发生时，阀门线圈瞬时通电，触发阀门快速关闭，进入自锁状态。
4、当工作人员处理完事故，电磁阀线圈断电,重新开启阀门，才会恢复供气。

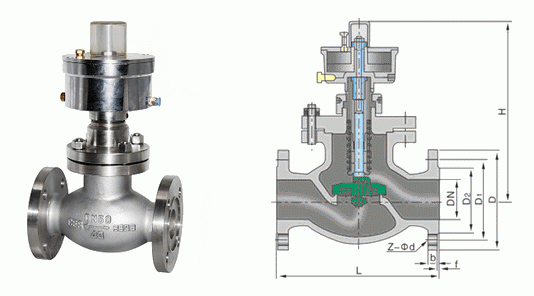

不锈钢气动紧急切断阀外形结构图：
不锈钢气动紧急切断阀连接尺寸：
| PN | DN | L | H | H1 | D | D1 | D2 | b | f | Z-φd |
| 1.6MPa 2.5MPa 4.0MPa |
25 | 160 | 260 | 230 | 115 | 85 | 65 | 16 | 2 | 4-14 |
| 32 | 180 | 270 | 240 | 135 | 100 | 78 | 18 | 2 | 4-18 | |
| 40 | 200 | 280 | 250 | 145 | 110 | 85 | 18 | 3 | 4-18 | |
| 50 | 230 | 300 | 270 | 160 | 125 | 100 | 20 | 3 | 4-18 | |
| 80 | 310 | 360 | 320 | 195 | 160 | 135 | 22 | 3 | 8-18 | |
| 100 | 350 | 400 | 360 | 230 | 190 | 160 | 24 | 3 | 8-23 | |
| 150 | 480 | 510 | 510 | 300 | 250 | 218 | 30 | 3 | 8-25 | |
| 200 | 600 | 610 | 550 | 360 | 310 | 278 | 30 | 4 | 12-25 |
