手动排泥阀
| 手动排泥阀 |
 |
产品名称： | 手动排泥阀 | |||||
| 型号： | SD44X | ||||||
| 口径： | DN50-400 | ||||||
| 压力： | 1.0-2.5MPa | ||||||
| 材质： | 铸铁，铸钢，不锈钢 | ||||||
|
|||||||
| 您正在浏览：【手动排泥阀】 | |||||||
手动排泥阀详细介绍
手动排泥阀工作原理：
手动排泥阀为满足特殊工况要求结合国内外先进技术开发的一种新型排泥阀，主要用于自来水公司污水处理厂等各类水池外，用以排除池底泥沙或污物。本阀由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启，相反就快速关闭。手动快开排泥阀具有启闭迅速，结构简单，安装方便、价格经济实惠等特点。

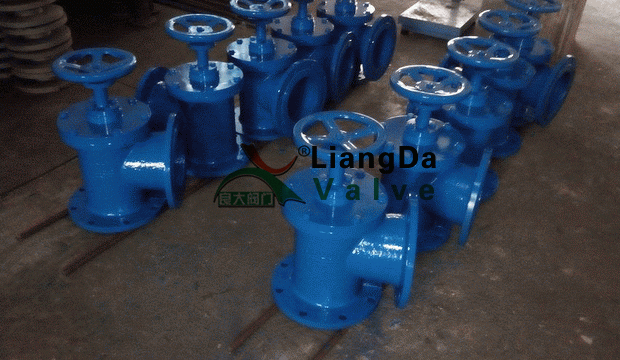

手动排泥阀产品实物图1：
手动排泥阀零件材料：
零件名称
阀体、齿轮
压板、阀盘
阀杆
阀瓣
材料
灰铸铁HT200
球墨铸铁
不锈钢2CR13
衬胶板NBR
手动排泥阀技术参数：
公称压力(MPa)
试验压力(MPa)
液压缸
工作介质
适用温度
适用介质
壳体
密封
1.0
1.5
1.1
清水、气
≤80℃
水、污水
1.6
2.4
1.76
手动排泥阀外形结构图：
手动排泥阀连接尺寸：
公称通径
(mm)
尺 寸(mm)
接管螺纹G
H
L1
L2
80
480
135
125
1/2〞
100
500
145
125
1/2〞
150
620
175
145
1/2〞
200
735
225
185
1/2〞
250
805
260
205
1/2〞
300
940
280
245
3/4〞
350
1100
305
270
3/4〞
400
1200
340
310
1〞

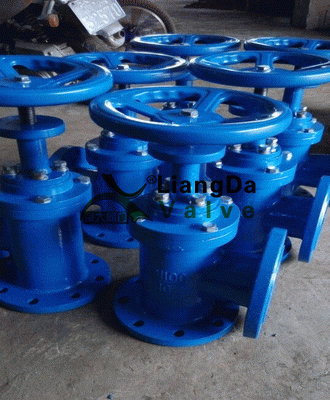

手动排泥阀产品实物图2：
手动排泥阀产品实物图1：
手动排泥阀零件材料：
零件名称 |
阀体、齿轮 |
压板、阀盘 |
阀杆 |
阀瓣 |
材料 |
灰铸铁HT200 |
球墨铸铁 |
不锈钢2CR13 |
衬胶板NBR |
手动排泥阀技术参数：
公称压力(MPa) |
试验压力(MPa) |
液压缸 工作介质 |
适用温度 |
适用介质 |
|
壳体 |
密封 |
||||
1.0 |
1.5 |
1.1 |
清水、气 |
≤80℃ |
水、污水 |
1.6 |
2.4 |
1.76 |
|||
手动排泥阀连接尺寸：
公称通径 (mm) |
尺 寸(mm) |
接管螺纹G |
||
H |
L1 |
L2 |
||
80 |
480 |
135 |
125 |
1/2〞 |
100 |
500 |
145 |
125 |
1/2〞 |
150 |
620 |
175 |
145 |
1/2〞 |
200 |
735 |
225 |
185 |
1/2〞 |
250 |
805 |
260 |
205 |
1/2〞 |
300 |
940 |
280 |
245 |
3/4〞 |
350 |
1100 |
305 |
270 |
3/4〞 |
400 |
1200 |
340 |
310 |
1〞 |

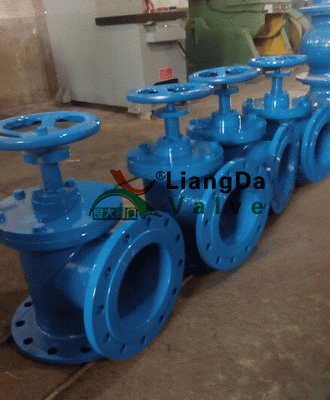

手动排泥阀产品实物图2：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【手动排泥阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
