当前位置：首页 >> 阻火器
>> 防爆阻火器 >> GZ-Ⅱ阻爆轰型管道阻火器 更新时间 2024-10-29 22:53:17
防爆阻火器
| GZ-Ⅱ阻爆轰型管道阻火器 |
 |
产品名称： | GZ-Ⅱ阻爆轰型管道阻火器 | |||||
| 型号： | GZ-Ⅱ | ||||||
| 口径： | DN20-200 | ||||||
| 压力： | 0.6-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【GZ-Ⅱ阻爆轰型管道阻火器】 | |||||||
GZ-Ⅱ阻爆轰型管道阻火器详细介绍
GZ-Ⅱ阻爆轰型管道阻火器产品概述：
GZ-Ⅱ阻爆轰型管道阻火器是用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸的安全装置。通常装在输送或排放易燃易爆气体的储罐和管线上。如火炬、加热燃烧系统、石油气体回收系统或其它易燃气体系统。可与呼吸阀配套使用。该阻火器适用于管道闪点低于28℃的甲类油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等，输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。
1、GZ-Ⅱ阻爆轰型管道阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次都能阻火。
2、易检修，安装方便。耐烧性能合格，耐烧试验1小时无回火现象。
2、易检修，安装方便。耐烧性能合格，耐烧试验1小时无回火现象。
3、阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。壳体水压试验合格。
GZ-Ⅱ阻爆轰型管道阻火器零件材料：
阀体材料 |
碳钢WCB、不锈钢304、316、 |
阻火芯件材料 |
不锈钢防爆阻火波纹板 |
密封件材料 |
耐油石棉橡胶、四氟PTFE |
环境温度 ℃ |
≤480 |
公称压力(MPa) |
0.6-6.4 |
防爆级别 |
BS5501:ⅡA、ⅡB、ⅡC |

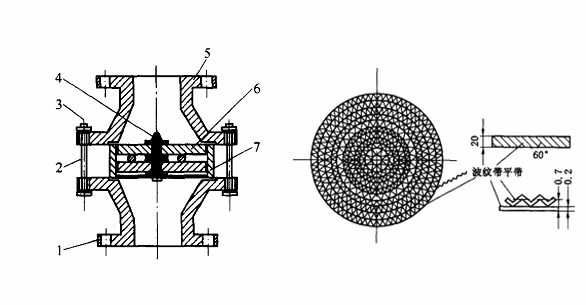

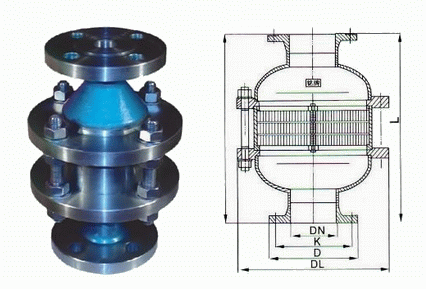

GZ-Ⅱ阻爆轰型管道阻火器外形结构图：
GZ-Ⅱ阻爆轰型管道阻火器国标法兰GB、JB连接尺寸：
规格 |
安装尺寸（mm） |
||||
D |
K |
DL |
H |
N-d |
|
DN20 |
105 |
75 |
130 |
160 |
4×14 |
DN25 |
115 |
85 |
135 |
160 |
4×14 |
DN32 |
135 |
100 |
155 |
180 |
4×18 |
DN40 |
145 |
110 |
170 |
200 |
4×18 |
DN50 |
160 |
125 |
195 |
220 |
4×18 |
DN65 |
180 |
145 |
220 |
220 |
4×18 |
DN80 |
195 |
160 |
250 |
250 |
8×18 |
DN100 |
215 |
180 |
295 |
260 |
8×18 |
DN125 |
245 |
210 |
360 |
300 |
8×18 |
DN150 |
280 |
240 |
430 |
360 |
8×22 |
DN200 |
335 |
295 |
520 |
420 |
12×22 |
GZ-Ⅱ阻爆轰型管道阻火器美标法兰ANSI、API、ASME可订做JIS标准连接尺寸：
规格 |
安装尺寸（mm） |
||||
D |
K |
DL |
H |
N-d |
|
3/4" |
98 |
70 |
130 |
160 |
4×15 |
1 |
108 |
79.5 |
135 |
160 |
4×15 |
1-1/4" |
117 |
89 |
155 |
180 |
4×15 |
1-1/2" |
127 |
98.5 |
170 |
200 |
4×15 |
2" |
152 |
120.5 |
195 |
220 |
4×19 |
2-1/2" |
178 |
139.5 |
220 |
220 |
4×19 |
3" |
190 |
152.5 |
250 |
250 |
4×19 |
4" |
229 |
190.5 |
295 |
260 |
8×19 |
5" |
254 |
216 |
360 |
300 |
8×22 |
6" |
279 |
241.5 |
430 |
360 |
8×22 |
8" |
343 |
298.5 |
520 |
420 |
8×22 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【GZ-Ⅱ阻爆轰型管道阻火器】参数、选型、价格等请联系我们，我们将竭诚为您服务！
