当前位置：首页 >> 德标阀门
>> 德标闸阀 >> F5德标闸阀 更新时间 2024-10-29 22:48:44
德标闸阀
| F5德标闸阀 |
 |
产品名称： | F5德标闸阀 | |||||
| 型号： | Z41H/W | ||||||
| 口径： | DN50-600 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 铸铁、铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【F5德标闸阀】 | |||||||
F5德标闸阀详细介绍
F5德标闸阀特点及用途：
1、德标闸阀结构紧凑、设计合理、阀门刚性好、通道流畅，流阻系数小 。
2、密封面采用不锈钢和硬质合金，适用寿命长。
3、采用柔性石墨填料、密封可靠、操作轻便灵活。
4、驱动方式有：电动、气动、齿轮转动、结构形式：弹型楔式单闸板、刚性楔式单闸板双闸板式 。
5、德标闸阀广泛用于化工、火力、发电厂等油品、水蒸气管道上作接通或截断管道中介质的启闭装置。

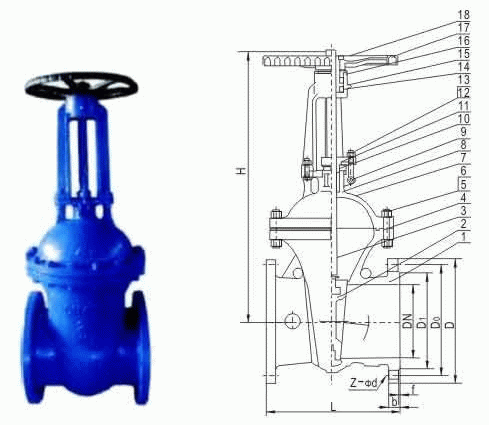

F5德标闸阀外形结构图：

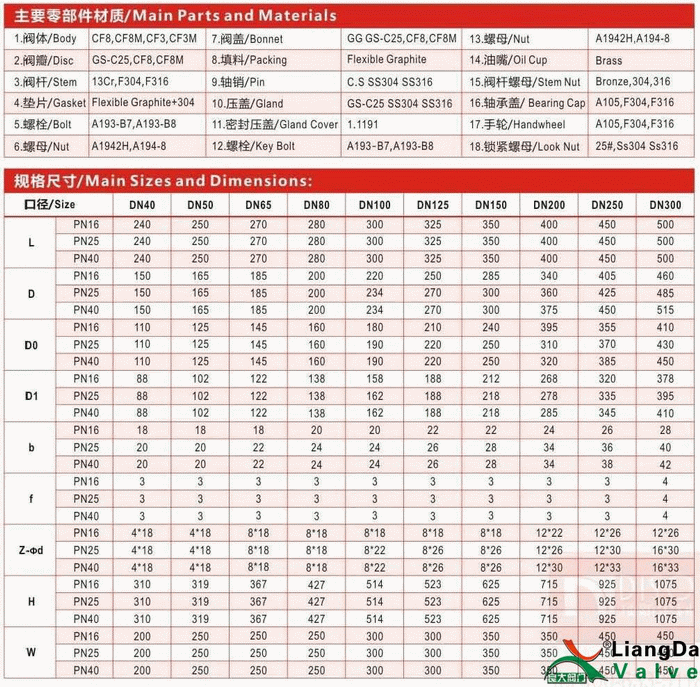

F5德标闸阀详细资料：
F5德标闸阀技术规范：
| 结构形式 | BB-BG-OS＆Y |
| 驱动方式 | 手动 Hand-operated |
| 电动 Electric-actuated | |
| 设计标准 | DIN EN13709-2003 |
| 结构长度 | DIN EN588-1:1995 |
| 连接法兰 | DIN EN1092-1:2002 |
| 试验和检验 | DIN EN12266:2003 |
F5德标闸阀性能规范：
| 公称压力（MPa） | 壳体实验压力（MPa） | 密封试验压力（MPa） | 适用温度（℃） | 使用介质 |
| 1.6 | 2.4 | 1.76 | -29～425℃ | 水、蒸汽、油品等 |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 | ||
| 6.4 | 9.6 | 7.04 |
F5德标闸阀外形结构图：
F5德标闸阀详细资料：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【F5德标闸阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
