气体减压阀
| 气体减压阀 |
 |
产品名称： | 气体减压阀 | |||||
| 型号： | YK43X、YK43F | ||||||
| 口径： | DN15-500 | ||||||
| 压力： | PN1.0-16.0MPa | ||||||
| 材质： | 碳钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【气体减压阀】 | |||||||
气体减压阀详细介绍
气体减压阀产品概述：
气体减压阀是一种通过调节弹簧力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能，适用于工作介质为空气、氮气、氧气、氢气、液化气或天然气等气体管路用先导活塞式气体减压阀。该阀由主阀和导阀组成，其主阀体下部有下阀盖、主阀弹簧、主阀瓣，主阀瓣由主阀弹簧支撑，使主阀处于密封状态，主阀体上部有活塞﹑缸套等，当活塞受介质压力后，靠缸套导向推动主阀瓣，使阀门开启。该主阀体上分别设置有与介质进出口相通的左右流道，并通过气管与采用中接头固定连接于阀盖上部的导阀连通，导阀体内有导阀弹簧﹑导阀瓣﹑膜片等，导阀弹簧支承导阀瓣，使导阀处于密封状态，导阀上盖内有调节弹簧﹑调节螺栓，便于调节所需的工作压力。
气体减压阀通过启闭件的节流，将阀前管路较高的压力减至某一所需的出口压力，使阀后压力自动满足预定要求，并在流量和进口压力不断变化的情况下，保持出口压力在设定值，以适应工况需要，其出厂时主阀与导阀是关闭的，使用时，顺时针方向旋转调节螺栓，顶开导阀瓣，介质由"a"道通入导阀腔进入"S"道，靠介质压力推动活塞，使主阀瓣开启，介质流向阀后，同时由"B"道进入膜片下腔，当阀后压力超过调定压力时，推动膜片压缩调节弹簧，导阀渐渐关闭，流入活塞上部介质减少，活塞上升使主阀瓣在主阀弹簧的作用下也渐渐关闭，A腔流向B腔介质较少，阀后压力下降，阀后压力的微小变化，影响膜片和调节弹簧的平衡使膜片上下移动，推动导阀和活塞工作，使主阀上下移动控制介质流量，所以阀后压力保持稳定。
气体减压阀零件材料：

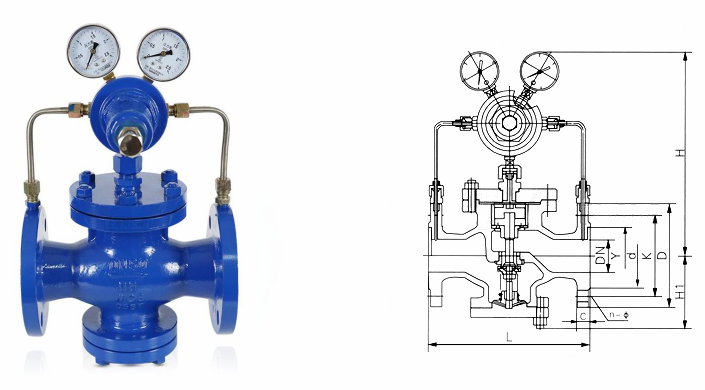

气体减压阀外形结构图：
气体减压阀外形尺寸表：
气体减压阀订货参数及注意事项：
尊敬的客户！如果您需要订购我公司气体减压阀产品，咨询时请说明进压力、出口压力、公称通径、阀体材质、附件要求等。根据介质温度不同，本产品有聚四氟乙稀/橡胶和硬密封两种可供选择，具体详情请联系我司销售技术人员。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【气体减压阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
