当前位置：首页 >> 衬氟阀门
>> 衬氟过滤器 >> 衬氟蓝式过滤器 更新时间 2024-10-29 22:53:33
衬氟过滤器
| 衬氟蓝式过滤器 |
 |
产品名称： | 衬氟蓝式过滤器 | |||||
| 型号： | SBLF46 | ||||||
| 口径： | DN25-300 | ||||||
| 压力： | 1.0-2.5MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【衬氟蓝式过滤器】 | |||||||
衬氟蓝式过滤器详细介绍
衬氟蓝式过滤器产品概述：
衬氟蓝式过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成，采用阀体内部构件均为衬里部件，使产品在几乎所有强酸，强碱，盐，强氧化剂和有机溶剂等介质中均能适用。它在管道中起过滤作用，当液体通过主管进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮，由过滤器出口排出。衬氟蓝式过滤器主要是用来清除腐蚀性介质中的杂质，保护泵、阀门及其它设备的正常使用。一般通水网为20-60目/cm2，通气网为40-100目/cm2，通油网为100-480目/cm2，可根据介质相应配置，由于过滤器内壁及滤网均采用耐腐蚀性极强的四氟制成，因此该产品被广泛应用于各种腐蚀性管路中。
衬氟蓝式过滤器应用范围：
衬氟蓝式过滤器目前已广泛应用于石油、化工、医药、制冷、轻工、环保等行业，若将其串连安装在泵的入口或系统管线的其他部位，则既可以延长泵和其他设备的使用寿命。又能保证整个系统的安全，所以蓝式过滤器是工业生产中不可缺少的设备。使机器设备、仪表正常工作和运转，达到稳定工艺过程，保障安全生产的过程。
衬氟蓝式过滤器应用范围：
衬氟蓝式过滤器目前已广泛应用于石油、化工、医药、制冷、轻工、环保等行业，若将其串连安装在泵的入口或系统管线的其他部位，则既可以延长泵和其他设备的使用寿命。又能保证整个系统的安全，所以蓝式过滤器是工业生产中不可缺少的设备。使机器设备、仪表正常工作和运转，达到稳定工艺过程，保障安全生产的过程。
衬氟蓝式过滤器零件材料：
| 公称通径(DN) | DN25-250 | 边接方式 | 法兰 |
| 壳体材质 | 碳钢F4（衬PO、F46） | 法兰压力 | 0.25-2.5Mpa、150LB |
| 滤芯材质 | F4、F46 | 法兰密封面 | RF |
| 过滤精度 | 10目-100目 | 垫片材质 | PTFE |

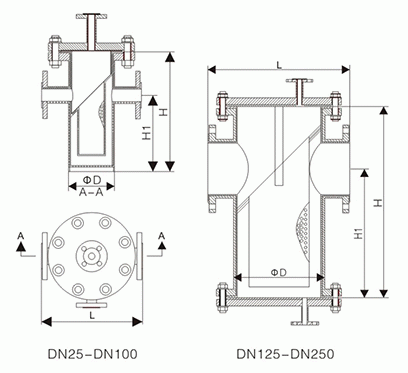

衬氟蓝式过滤器外形结构图：
衬氟蓝式过滤器连接尺寸：
| 口径 | L | ΦD | H | H1 |
| DN25 | 260 | 108 | 330 | 200 |
| DN32 | 260 | 108 | 330 | 200 |
| DN40 | 260 | 108 | 330 | 200 |
| DN50 | 260 | 108 | 330 | 200 |
| DN65 | 340 | 159 | 430 | 280 |
| DN80 | 340 | 159 | 430 | 280 |
| DN100 | 400 | 219 | 190 | 305 |
| DN125 | 500 | 273 | 635 | 420 |
| DN150 | 500 | 273 | 635 | 420 |
| DN200 | 260 | 325 | 785 | 525 |
| DN250 | 660 | 426 | 895 | 640 |
衬氟蓝式过滤器使用及维护：
衬氟蓝式过滤器是除去液体中少量固体颗粒的防腐设备。可保护压缩机、泵、仪表和其全设备的正常工作，当流体进入有一定规格的滤网的滤桶后，其杂质被阻挡，而清洁的流体则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤桶取出来，处理后从新装入即可，因此，使用维护极为方便。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【衬氟蓝式过滤器】参数、选型、价格等请联系我们，我们将竭诚为您服务！
