奥衬管夹阀
    奥衬管夹阀
    奥衬管夹阀   产品名称: 奥衬管夹阀
    型号:GJ41X
    口径:DN50-400
    压力:0.6-1.6MPa
    材质:铝合金、铸铁、铸钢等

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【奥衬管夹阀

       奥衬管夹阀详细介绍


    奥衬管夹阀概述:

    奥衬管夹阀又名奥衬夹管阀,奥衬胶管阀,由阀体、橡胶管套、大小阀杆、上下闸板、拉杆、托架、手轮等零件组成。耐磨、防腐、抗冻、密封性能好,只须更换胶套即完好如新,阀体可永久使用,寿命是普通阀门的4-6倍。驱动方式有手动、气动、电动等多种方式,也可按客户需求定制非标产品。

    奥衬管夹阀应用领域:
    奥衬管夹阀在当代工业中,常用一些含有颗粒、粉末、纤维、粘浆等磨损性物质的固体或液体产品经由管道输送,或者一些化学过程中带有腐蚀性的介质时,夹管阀就是理想的选择。
    奥衬管夹阀可用于:污水处理厂(污泥处理、沙砾清理、原污水、石灰、炭泥)电厂(FGD系统、除灰系统、煤输送)采矿(尾矿、浮选控制、排泥管线、尾矿充填、各种其他浆液)化学过程(腐蚀性和磨损性介质、粉末、颗粒)以及造纸厂、纸浆厂、电子工业、食品工业、水泥、沙子、玻璃和工业污水处理厂等很多领域。

    奥衬管夹阀性能规范:

    公称通径DN(mm)

    公称压力PN(MPa)

    试验压力(MPa)

    工作温度(℃)

    适用介质

    壳体

    密封

    50~250

    0.6

    0.9

    0.6

    ≤60

    矿浆、液体磨料、干湿性粒状混合物及一般腐蚀性介质

    300~400

    0.4

    0.6

    0.4


    奥衬管夹阀主要零件材料:

    零件名称

    法兰、支架座、压杆、支架、手轮连接套

    皮管

    顶丝

    阀杆、支架轴

    材料

    灰铸铁

    编织橡胶

    40Cr

    碳素钢

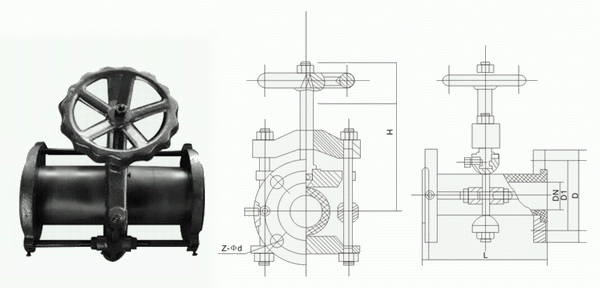

    奥衬管夹阀外形结构图:


    奥衬管夹阀外形连接尺寸:

    公称通径DN(mm)

    主要尺寸

    L

    H

    D

    D1

    Z-Φd

    50

    210

    215

    160

    125

    4-Φ18

    80

    300

    275

    195

    160

    4-Φ18

    100

    350

    315

    215

    180

    8-Φ18

    125

    430

    350

    240

    210

    8-Φ23

    150

    500

    400

    280

    240

    8-Φ23

    200

    650

    530

    335

    275

    8-Φ23

    250

    800

    615

    390

    350

    12-Φ23

    300

    950

    720

    440

    400

    12-Φ23

    350

    1100

    800

    500

    460

    16-Φ23

    400

    1250

    890

    565

    515

    16-Φ23


    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【奥衬管夹阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
