产品名称： | 碳钢背压阀 | |||||
| 型号： | BF41W | ||||||
| 口径： | DN6-100 | ||||||
| 压力： | 0.1-1.6MPa | ||||||
| 材质： | 碳钢、PVC、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【碳钢背压阀】 | |||||||
碳钢背压阀详细介绍
碳钢背压阀产品概述：
碳钢背压阀设计特点：
碳钢背压阀基本参数：

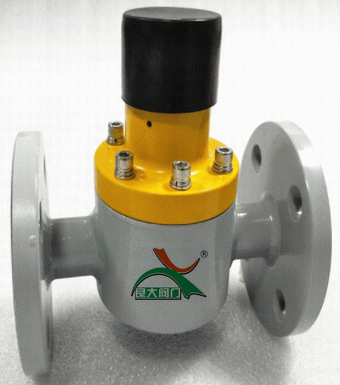

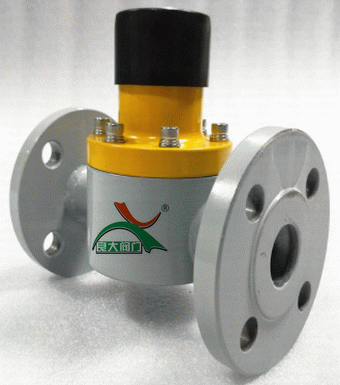

碳钢背压阀产品实物图：
碳钢背压阀连接尺寸：
规格型号 |
材质 |
公称通径（mm） |
设定压力（MPa） |
尺寸 |
连接方式 |
背压阀结构图 | ||
下阀体直径D（mm） |
总高H(mm) |
|||||||
BF41W-P6/1.0 |
PVC |
6 |
0.1-1.0 |
64.7 |
82 |
Rc1/8” |
 |
|
BF41W-P8/1.0 |
PVC |
8 |
0.1-1.0 |
64.7 |
87 |
Rc1/4” |
||
BF41W-P10/1.0 |
PVC |
10 |
0.1-1.0 |
64.7 |
89 |
Rc3/8” |
||
BF41W-P15/1.0 |
PVC |
15 |
0.1-1.0 |
64.7 |
94 |
Rc1/2” |
||
BF41W-P20/1.0-65 |
PVC |
20 |
0.1-1.0 |
64.7(小阀体，适合250L/h以内的泵) |
104 |
Rc3/4” |
||
| BF41W-P20/1.0 | 87 |
123 |
||||||
BF41W-P25/1.0 |
PVC |
25 |
0.1-1.0 |
87 |
128 |
Rc1” |
||
BF41W-P32/1.0 |
PVC |
32 |
0.1-1.0 |
117 |
175 |
Rc1+1/4” |
||
BF41W-P40/1.0-N |
PVC |
40 |
0.1-1.0 |
117(小阀体，适合2500L/h以内的泵) |
185 |
Rc1+1/2” |
||
| BF41W-P40/1.0 | 137 | 240 | ||||||
BF41W-P50/1.0 |
PVC |
50 |
0.1-1.0 |
167 |
260 |
Rc2” |
||
BF41W-P65/1.0 |
PVC |
65 |
0.1-1.0 |
177 |
325 |
Rc2+1/2” |
||
BF41W-P80/0.6 |
PVC |
80 |
0.1-0.6 |
230 |
420 |
Rc3” |
||
BF41W-P100/0.6 |
PVC |
100 |
0.1-0.6 |
250 |
430 |
Rc4” |
||
BF41W-S6/1.0 |
SUS304/316 |
6 |
0.1-1.0 |
64.7 |
82 |
Rc1/8” |
||
BF41W-S8/1.0 |
SUS304/316 |
8 |
0.1-1.0 |
64.7 |
87 |
Rc1/4” |
||
BF41W-S10/1.0 |
SUS304/316 |
10 |
0.1-1.0 |
64.7 |
89 |
Rc3/8” |
||
BF41W-S15/1.0 |
SUS304/316 |
15 |
0.1-1.0 |
64.7 |
94 |
Rc1/2” |
||
BF41W-S20/1.0-65 |
SUS304/316 |
20 |
0.1-1.0 |
64.7(小阀体，适合250L/h以内的泵) |
104 |
Rc3/4” |
||
| BF41W-S20/1.0 | 87 | 123 |
||||||
BF41W-S25/1.0 |
SUS304/316 |
25 |
0.1-1.0 |
87 |
128 |
Rc1” |
||
BF41W-S32/1.0 |
SUS304/316 |
32 |
0.1-1.0 |
117 |
175 |
Rc1+1/4” |
||
BF41W-S40/1.0-N |
SUS304/316 |
40 |
0.1-1.0 |
117 |
185 |
Rc1+1/2” |
||
| BF41W-S40/1.0 | 137 | 240 | ||||||
BF41W-S50/1.0 |
SUS304/316 |
50 |
0.1-1.0 |
167 |
260 |
Rc2” |
||
BF41W-S65/1.0 |
SUS304/316 |
65 |
0.1-1.0 |
177 |
325 |
Rc2+1/2” |
||
BF41W-S80/0.6 |
SUS304/316 |
80 |
0.1-0.6 |
225 |
420 |
Rc3”法兰式 |
||
BF41W-S100/0.6 |
SUS304/316 |
100 |
0.1-0.6 |
240 |
430 |
4”法兰式 |
||
口径DN100以上，可根据要求定做。 |
||||||||
