背压阀

丝口背压阀

产品名称：

丝口背压阀

型号：

BF11W

口径：

DN6-100

压力：

0.1-1.6MPa

材质：

塑料、不锈钢等

良大优势：	1、质量稳定：实行全过程质量监控细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！
订货须知：	请您尽量提供详细参数 ①名称 ②型号 ③口径 ④压力 ⑤材质 ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件
良大服务：	提供全套流体控制解决方案，良大阀门售前、售中、售后专业服务。

您正在浏览：【丝口背压阀】

丝口背压阀详细介绍

丝口背压阀产品概述：

丝口背压阀通过内置弹簧的弹力来实现动作：当系统压力比设定压力小时，膜片在弹簧弹力的作用下堵塞管路；当系统压力比设定压力大时，膜片压缩弹簧，管路接通，液体通过背压阀。背压阀结构同单向阀相似，但开启压力大于单向阀，在0.2到1.6兆帕间。在管路或是设备容器压力不稳的状态下，背压阀能保持管路所需压力，使泵能正常输出流量。另在泵的出端由于重力或其它作用常会出现虹吸现象，此时背压阀能消减由于虹吸产生的流量及压力的波动。而对于计量泵等容积泵在低系统压力下工作时，都会出现过量输送。为防止类似问题，必须使计量泵的出口至少有0.7Bar的背压，一般通过在计量泵出口安装背压阀来达到目的。

丝口背压阀设计特点：

1、弹簧膜片式结构，压力可调（调压范围见参数表）。

2、接触介质部分只有下阀体和膜片，下阀体和膜片密封处加工有密封筋，密封效果好，灵敏度高。

3、常规膜片采用EPDM衬四氟形式，做夹布加工，密封效果好，使用寿命高；纯四氟膜片耐温高、耐腐蚀性强。

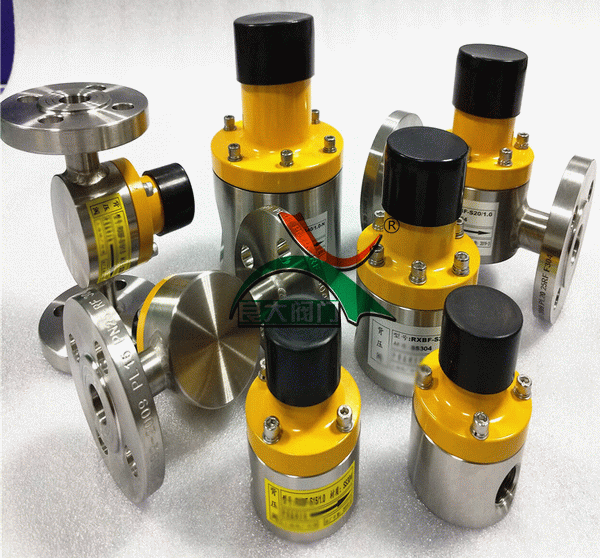

丝口背压阀产品实物图：

丝口背压阀如何使用？

1、背压阀用于防止液体在重力作用下自流(或虹吸)，这时候一般选用大于液体自身压力即可，如防止液位为2米药箱中的液体自流，可选用压力大于0.02MPa的背压阀，一般选用0.1MPa即可。

2、背压阀用于稳定泵的流量，如某些泵的流量随压力变化较大，可在泵的出口处设置背压阀，使泵的输出流量稳定，这时一般选择背压阀的压力为泵的实际使用压力或略小于泵的使用压力。出口管道上的单向阀用于防止液体回流，背压阀用于保持泵出口有一恒定压力。

丝口背压阀连接尺寸：

规格型号

材质

公称通径（mm）

设定压力（MPa）

尺寸

连接方式
背压阀结构图

下阀体直径D（mm）

总高H(mm)

BF11W-P6/1.0

PVC

6

0.1-1.0

64.7

82

Rc1/8”

BF11W-P8/1.0

PVC

8

0.1-1.0

64.7

87

Rc1/4”

BF11W-P10/1.0

PVC

10

0.1-1.0

64.7

89

Rc3/8”

BF11W-P15/1.0

PVC

15

0.1-1.0

64.7

94

Rc1/2”

BF11W-P20/1.0-65

PVC

20

0.1-1.0

64.7(小阀体，适合250L/h以内的泵)

104

Rc3/4”

BF11W-P20/1.0
87

123

BF11W-P25/1.0

PVC

25

0.1-1.0

87

128

Rc1”

BF11W-P32/1.0

PVC

32

0.1-1.0

117

175

Rc1+1/4”

BF11W-P40/1.0-N

PVC

40

0.1-1.0

117(小阀体，适合2500L/h以内的泵)

185

Rc1+1/2”

BF11W-P40/1.0 137 240

BF11W-P50/1.0

PVC

50

0.1-1.0

167

260

Rc2”

BF11W-P65/1.0

PVC

65

0.1-1.0

177

325

Rc2+1/2”

BF11W-P80/0.6

PVC

80

0.1-0.6

230

420

Rc3”

BF11W-P100/0.6

PVC

100

0.1-0.6

250

430

Rc4”

BF11W-S6/1.0

SUS304/316

6

0.1-1.0

64.7

82

Rc1/8”

BF11W-S8/1.0

SUS304/316

8

0.1-1.0

64.7

87

Rc1/4”

BF11W-S10/1.0

SUS304/316

10

0.1-1.0

64.7

89

Rc3/8”

BF11W-S15/1.0

SUS304/316

15

0.1-1.0

64.7

94

Rc1/2”

BF11W-S20/1.0-65

SUS304/316

20

0.1-1.0

64.7(小阀体，适合250L/h以内的泵)

104

Rc3/4”

BF11W-S20/1.0 87
123

BF11W-S25/1.0

SUS304/316

25

0.1-1.0

87

128

Rc1”

BF11W-S32/1.0

SUS304/316

32

0.1-1.0

117

175

Rc1+1/4”

BF11W-S40/1.0-N

SUS304/316

40

0.1-1.0

117

185

Rc1+1/2”

BF11W-S40/1.0 137 240

BF11W-S50/1.0

SUS304/316

50

0.1-1.0

167

260

Rc2”

BF11W-S65/1.0

SUS304/316

65

0.1-1.0

177

325

Rc2+1/2”

BF11W-S80/0.6

SUS304/316

80

0.1-0.6

225

420

Rc3”法兰式

BF11W-S100/0.6

SUS304/316

100

0.1-0.6

240

430

4”法兰式

口径DN100以上，可根据要求定做。

丝口背压阀安装注意事项：

1、安装应避免与系统发生共振，否则将对背压阀工作产生严重影响，并可能损坏背压阀发生危险。

2、与脉动阻尼器同时使用时，脉动阻尼器应安在泵与背压阀间，以吸收泵与背压阀间的流量峰值。减缓背压阀的磨损速度。

3、室外使用应加防护棚或防护罩。

4、对背压阀进行任何检查、维护前，应停止运转设备，释放阀内压力，关闭背压阀与系统相联的阀门，同时确认脉动阻尼器内没有压力。维修时注意防止阀内高压流体喷溅，伤害人体。

5、背压阀具有方向性。若背压阀进出口接反，背压将会成倍增加，给系统带来危害并可能发生危险。

6、运转中发现背压阀发生故障应及时停止系统运行或关闭背压阀所在管路，停止背压阀的使用，并检查更换背压阀。

7、管路通径有DN6、8、10、15、20、25、40、50、65、80、100十一个型号。

8、入口端压力有0.3MPa与1.0MPa两个系列，进出口端压力差可以通过调节弹簧长度调节。

提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【丝口背压阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！

规格型号	材质	公称通径（mm）	设定压力（MPa）	尺寸		连接方式	背压阀结构图
规格型号	材质	公称通径（mm）	设定压力（MPa）	下阀体直径D（mm）	总高H(mm)	连接方式	背压阀结构图
BF11W-P6/1.0	PVC	6	0.1-1.0	64.7	82	Rc1/8”
BF11W-P8/1.0	PVC	8	0.1-1.0	64.7	87	Rc1/4”
BF11W-P10/1.0	PVC	10	0.1-1.0	64.7	89	Rc3/8”
BF11W-P15/1.0	PVC	15	0.1-1.0	64.7	94	Rc1/2”
BF11W-P20/1.0-65	PVC	20	0.1-1.0	64.7(小阀体，适合250L/h以内的泵)	104	Rc3/4”
BF11W-P20/1.0	PVC	20	0.1-1.0	87	123	Rc3/4”
BF11W-P25/1.0	PVC	25	0.1-1.0	87	128	Rc1”
BF11W-P32/1.0	PVC	32	0.1-1.0	117	175	Rc1+1/4”
BF11W-P40/1.0-N	PVC	40	0.1-1.0	117(小阀体，适合2500L/h以内的泵)	185	Rc1+1/2”
BF11W-P40/1.0	PVC	40	0.1-1.0	137	240	Rc1+1/2”
BF11W-P50/1.0	PVC	50	0.1-1.0	167	260	Rc2”
BF11W-P65/1.0	PVC	65	0.1-1.0	177	325	Rc2+1/2”
BF11W-P80/0.6	PVC	80	0.1-0.6	230	420	Rc3”
BF11W-P100/0.6	PVC	100	0.1-0.6	250	430	Rc4”
BF11W-S6/1.0	SUS304/316	6	0.1-1.0	64.7	82	Rc1/8”
BF11W-S8/1.0	SUS304/316	8	0.1-1.0	64.7	87	Rc1/4”
BF11W-S10/1.0	SUS304/316	10	0.1-1.0	64.7	89	Rc3/8”
BF11W-S15/1.0	SUS304/316	15	0.1-1.0	64.7	94	Rc1/2”
BF11W-S20/1.0-65	SUS304/316	20	0.1-1.0	64.7(小阀体，适合250L/h以内的泵)	104	Rc3/4”
BF11W-S20/1.0	SUS304/316	20	0.1-1.0	87	123	Rc3/4”
BF11W-S25/1.0	SUS304/316	25	0.1-1.0	87	128	Rc1”
BF11W-S32/1.0	SUS304/316	32	0.1-1.0	117	175	Rc1+1/4”
BF11W-S40/1.0-N	SUS304/316	40	0.1-1.0	117	185	Rc1+1/2”
BF11W-S40/1.0	SUS304/316	40	0.1-1.0	137	240	Rc1+1/2”
BF11W-S50/1.0	SUS304/316	50	0.1-1.0	167	260	Rc2”
BF11W-S65/1.0	SUS304/316	65	0.1-1.0	177	325	Rc2+1/2”
BF11W-S80/0.6	SUS304/316	80	0.1-0.6	225	420	Rc3”法兰式
BF11W-S100/0.6	SUS304/316	100	0.1-0.6	240	430	4”法兰式
口径DN100以上，可根据要求定做。
