滤网式底阀
| 法兰式底阀 |
 |
产品名称： | 法兰式底阀 | |||||
| 型号： | H42X | ||||||
| 口径： | DN50-300 | ||||||
| 压力： | 0.6-2.5MPa | ||||||
| 材质： | 球墨铸铁、铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【法兰式底阀】 | |||||||
法兰式底阀详细介绍
法兰式底阀产品概述：
法兰式底阀由阀体、阀盖、阀瓣、密封圈和垫片等部件组成。底阀的阀瓣有单瓣、双瓣和多瓣等几个类型。底阀在接入管路后，液体介质从阀盖方向进入阀体，液体的压力作用于阀瓣，使得阀瓣被打开允许介质流过，当阀体内的介质压力变化或消失时，阀瓣关闭阻止介质倒流。升降式底阀是一种节约能源的阀门，一般安装在水泵水下吸管的底端，限制水泵管内液体返回水源，起着只进不出的功能。阀盖上有很多个进水口和加强筋，起到了不易堵塞，主要应用在抽水的管路上。底阀其他名称有：井底阀、吸水阀、滤水阀、莲蓬头、升降式底阀、法兰井底阀、旋启式底阀、法兰旋启式井底阀。底阀在阀盖上设有多个进水口，并配有筛网，以减少杂物的流入，降低底阀的堵塞几率。底阀虽然配有防堵塞筛网，但底阀一般是适用于清洁介质的，粘度和颗粒度过大的介质不宜使用底阀。底阀焊接在容器的最底部，从而可以达到较好的排空，清洗，消毒的效果。
法兰式底阀工作原理：
法兰式底阀非自灌式离心泵在启动前，泵内必须灌满水才能启动。底阀主要应用于非自灌式离心泵抽水场合，安装在吸入管路底端，完全淹没在水中。底阀具有止回功能，吸入管路中的水只能向泵入口方向流动，不能返回吸入池，首次泵启动时需要灌水，以后就不需要灌水了（事实上由于底阀的密封、加工质量问题，再次启动也需要补一定的水量）。止回阀通常不能承受高压，但是泵停机后出水侧的水回流会产生很大的压力，为防止底阀被破坏，有的底阀上安装有泄压管。
一般来说是不需要装法兰式底阀的，因为一般自吸泵的进口处都自身带的有止回阀，也就是我们常说的单向阀，这样泵在停止后，泵体内的液体就无法回流到原来的池子里，而且储存在泵体内，所以第二次使用的时候就不需要加灌液体了。如果加装了底阀以后效果会更好，因为如果有时候单向阀损坏了，还有底阀做为保障，不会出现空转，而且加装底阀以后也会有效的保证泵的有效吸程。另一种特殊情况，但如果吸入高度相差太大，或吸液管管径过大，体积超过了自吸泵泵腔内的存液量，就不能正常工作了。这时必须要加装底阀，保证自吸安全快速。
法兰式底阀产品优点：
该底阀设计合理，制造工艺先进，安装、使用、检修方便。并具有摩擦阻力小，使用寿命长，节能等优点，广泛适用于石化、化工、纺织、印染、冶金、矿山、排灌等行业的水泵配套设施。

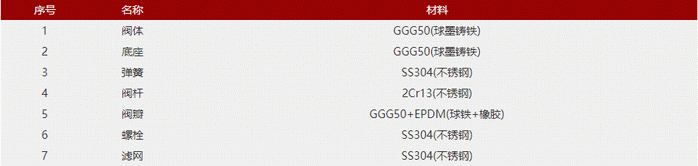

法兰式底阀零部件材质：
法兰式底阀外形结构图：
法兰式底阀连接尺寸：
DN 50 65 80 100 125 150 200 250 300
H 120 120 140 170 200 220 288 344 385
D 165 185 200 220 250 285 340 395 445
D1 125 145 160 180 210 240 295 350 400
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【法兰式底阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
