产品名称： | 将军阀 | |||||
| 型号： | XZ43X、XZ543X | ||||||
| 口径： | DN50-500 | ||||||
| 压力： | 1.6-16.0MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【将军阀】 | |||||||
将军阀详细介绍
将军阀产品概述：
将军阀是通过两个切断阀和一个在其中间的泄放阀达到完全隔断两端管线目的的方法，关闭两主要阀门关闭开启泄放阀可提高被系统的安全性。如果第一个阀门泄漏，漏离的介质可由开启的泄放阀导出。将军阀适用于：航空煤油、原油、轻质油、天然气、液化气、管道煤气、化工介质等管道上，作为截断介质的理想装置。
将军阀工作原理：
双关双断及泄放功能阀门的工作原理关键是安装在旋塞上的两片密封滑片的动作。
阀门关闭：
阀门关闭时，先旋转手轮，将旋塞及密封滑片旋转90°，然后旋塞向下移动，随着旋塞的运动时推动密封滑片向阀体内腔封面直至弹性密封圈被均匀地挤压到阀孔上下端，形成密封。
阀门开启：
阀门开启时，先旋转手轮提升旋塞，将密封滑片从阀体两侧密封面拉回。当滑片完全收回脱离阀体密封面后，继续转动手轮，使旋塞及密封滑片旋转90°，阀门处于开启位置。
关于密封：
弹性密封圈是模压成型在滑片的沟槽中，随着密封滑片向阀门的进出口移动，密封圈子也逐渐被压入沟槽中，经过机械加工的滑片表面与阀体内腔形成二级金对金属密封防止弹性密封圈子继续被压，并且具有防火功能。
双关双断及泄放：
这是一种通过两个切断阀和一个在其中间的泄放阀达到完全隔断两端管线目的的方法，关闭两主要阀门关开启泄放阀可提高被系统的安全性。如果第一个阀门泄漏，漏离的介质可由开启的泄放阀导出。
双密封方式：
两个独立的密封滑片在阀孔上下端压紧（双关断），当阀门关闭时，泄放阀被打开，检验密封效果（泄放）。
将军阀产品实物图：
将军阀结构特点：
①阀门在开关过程中，阀体密封面与滑片密封面没有任何接触，因此，密封面无摩擦、磨损、阀门的使用寿命长，开关力矩小；
②阀门在维修时，不需将阀门从管线上拆下，只需将阀门底盖拆开，调换一对滑片即可，维修十分方便；
③阀体及旋塞为全通径，介质在通过阀门时无流阻，并且可通球对管道进行清洗，克服了缩径阀门的缺点；
④全通径将军阀的阀体内腔镀有硬铬，密封区域坚硬光滑；
⑤滑片上的弹性密封采用氟橡胶，并且模压成型在滑片表面沟槽中。具有防火功能的金属对金属的密封作为弹性密封的背衬；
⑥阀门具有自动泄放装置（备选），在阀门完全关闭后，防止阀腔异常升压并检验阀门的效果；
⑦阀门开关指示器与开关位置同步，可以准确显示齿轮传动全通径将军阀的开关状态。
将军阀零件与材料：
| 部件号 | 名称 | 材料 |
| 1 | 阀体 | WCB |
| 2 | 阀底盖 | WCB |
| 3 | 丝堵 | 35# |
| 4 | 滑片 | QT500-7 |
| 5 | 旋塞 | WCB |
| 6 | 阀盖 | WCB |
| 7 | 螺柱 | 35# |
| 8 | 螺母 | 45# |
| 9 | 填料 | 柔性石墨 |
| 10 | 螺栓 | 35# |
| 11 | 填料压盖 | WCB |
| 12 | 螺栓 | 35# |
| 13 | 支架 | WCB |
| 14 | 螺栓 | 35# |
| 15 | 操作器 | 组件 |
| 16 | 指示杆 | 1Cr13 |
| 17 | 指示器 | ZL401 |
| 18 | 销 | 65Mn |
| 19 | 防尘器 | PVC |
| 20 | O型密封圈 | 氟橡胶 |
| 21 | O型密封圈 | 氟橡胶 |
| 22 | O型密封圈 | 氟橡胶 |

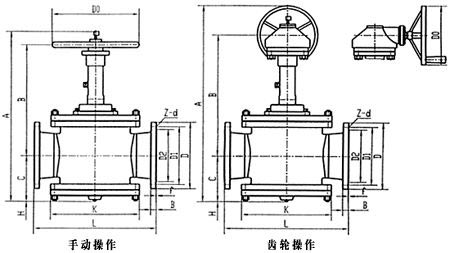

将军阀外形结构图：
将军阀连接尺寸：
150LB 全通径、齿轮操作 |
||||||||||||||
型号 |
尺寸 |
L |
D |
D1 |
D2 |
B |
f |
A |
B |
C |
H |
K |
D0 |
Z-d |
XZ43X |
4 |
432 |
φ229 |
φ190.5 |
φ157 |
24 |
2 |
857 |
532 |
170 |
175 |
290 |
φ310 |
8-φ19 |
XZ43X |
6 |
533 |
φ279 |
φ241.5 |
φ216 |
26 |
2 |
910 |
569 |
186 |
205 |
350 |
φ310 |
8-φ22 |
XZ43X |
8 |
635 |
φ343 |
φ298.5 |
φ270 |
29 |
2 |
1011 |
621 |
235 |
260 |
495 |
φ310 |
8-φ22 |
XZ543X |
10 |
787 |
φ406 |
φ362 |
φ324 |
31 |
2 |
1115 |
695 |
265 |
348 |
600 |
φ310 |
12-φ25 |
XZ543X |
12 |
914 |
φ483 |
φ432 |
φ381 |
32 |
2 |
1201 |
731 |
315 |
398 |
670 |
φ310 |
12-φ25 |
XZ543X |
14 |
854 |
φ533 |
φ476 |
φ413 |
35 |
2 |
1266 |
784 |
327 |
461 |
740 |
φ310 |
12-φ29 |
XZ543X |
16 |
889 |
φ597 |
φ540 |
φ470 |
37 |
2 |
1625 |
940 |
432 |
510 |
810 |
φ460 |
16-φ29 |
XZ543X |
18 |
1219 |
φ635 |
φ578 |
φ533 |
40 |
2 |
1982 |
1130 |
597 |
550 |
915 |
φ460 |
16-φ32 |
XZ543X |
20 |
1219 |
φ699 |
φ635 |
φ584 |
43 |
2 |
1994 |
1130 |
610 |
590 |
940 |
φ460 |
20-φ32 |
300LB 全通径、齿轮操作 |
||||||||||||||
型号 |
尺寸 |
L |
D |
D1 |
D2 |
B |
f |
A |
B |
C |
H |
K |
D0 |
Z-d |
XZ43X |
4 |
457 |
φ254 |
φ200 |
φ157 |
32 |
2 |
857 |
532 |
170 |
175 |
290 |
φ310 |
8-φ22 |
XZ43X |
6 |
559 |
φ318 |
φ270 |
φ216 |
37 |
2 |
910 |
569 |
186 |
205 |
350 |
φ310 |
12-φ22 |
XZ43X |
8 |
686 |
φ381 |
φ330 |
φ270 |
42 |
2 |
1011 |
621 |
235 |
260 |
495 |
φ310 |
12-φ22 |
XZ543X |
10 |
826 |
φ445 |
φ387.5 |
φ324 |
48 |
2 |
1115 |
695 |
265 |
348 |
600 |
φ310 |
16-φ29 |
XZ543X |
12 |
965 |
φ521 |
φ451 |
φ381 |
51 |
2 |
1201 |
731 |
315 |
398 |
670 |
φ310 |
16-φ22 |
XZ543X |
14 |
854 |
φ584 |
φ514.5 |
φ413 |
54 |
2 |
1266 |
784 |
327 |
461 |
740 |
φ310 |
20-φ32 |
XZ543X |
16 |
889 |
φ648 |
φ571.5 |
φ470 |
58 |
2 |
1625 |
940 |
432 |
510 |
810 |
φ460 |
20-φ35 |
XZ543X |
18 |
1219 |
φ711 |
φ628.5 |
φ533 |
61 |
2 |
1982 |
1130 |
597 |
550 |
915 |
φ460 |
24-φ35 |
XZ543X |
20 |
1219 |
φ775 |
φ686 |
φ584 |
64 |
2 |
1994 |
1130 |
610 |
590 |
940 |
φ460 |
24-φ35 |
