当前位置：首页 >> 塑料阀门
>> 塑料阻尼器 >> 塑料脉冲阻尼器 更新时间 2024-10-29 22:56:12
塑料阻尼器
| 塑料脉冲阻尼器 |
 |
产品名称： | 塑料脉冲阻尼器 | |||||
| 型号： | LDMZ | ||||||
| 口径： | DN15-50 | ||||||
| 压力： | 0.6-1.6MPa | ||||||
| 材质： | PP/PVC/PVDF | ||||||
|
|||||||
| 您正在浏览：【塑料脉冲阻尼器】 | |||||||
塑料脉冲阻尼器详细介绍
塑料脉冲阻尼器产品概述：
塑料脉冲阻尼器又名脉动阻尼器、脉动缓冲器、空气室、均流器、蓄能器等。脉冲阻尼器是消除管路脉动的常用元件，是计量泵必须配备的附件。塑料脉冲阻尼器能减少95%由计量泵或隔膜泵等往复泵运行所产生的脉动，使用前预充系统压强的50-70%左右，（安装泵前预充系统压强的70%，安装泵后预充系统压强的50%）可避免系统的水锤现象，减小管路震动，稳定流量、保护精密仪表。
塑料脉冲阻尼器功能特点：
塑料脉冲阻尼器工作原理：
根据玻义耳定律P1V1=P2V2，气体的体积与气体的压强成反比，通过改变气体的体积来不滑管路脉动。对于流速有正弦曲线性的系统作用，波峰时，气室体积小，脉冲阻尼器吸收多余的流量液体；波谷进；气室体积变大，释放存储的液体，从而达到平滑脉动的效果。
塑料脉冲阻尼器容积选型：
塑料脉冲阻尼器外形结构图：
塑料脉冲阻尼器连接尺寸：
1、减少或消除水锤对系统的危害。
2、限定泵在停启时产生有害压力峰值。
3、保护管路、弯头、接头，减少压力波动的冲击。
4、为计量泵创造良好的工作环境并改善泵的工作性能。
5、和背压阀等其他附件配合使用可使系统管路的压力波动接近为零。
6、防止介质气泡、喷射，和产生退化的现象。
7、减少流量计等其他计量仪器受管路压力波动的影响。
8、平稳连续的向投加点输送投加介质。
塑料脉冲阻尼器工作原理：
根据玻义耳定律P1V1=P2V2，气体的体积与气体的压强成反比，通过改变气体的体积来不滑管路脉动。对于流速有正弦曲线性的系统作用，波峰时，气室体积小，脉冲阻尼器吸收多余的流量液体；波谷进；气室体积变大，释放存储的液体，从而达到平滑脉动的效果。
塑料脉冲阻尼器容积选型：
泵每小时流量/60/泵的每分钟的冲程次数*15=阻尼器实际所需的最小容积。即用计量泵（或隔膜泵）每次冲程的计量能力（ml）乘以15就可以得出减少90%脉冲所需要的阻尼器最小容积，注：(此计处方式适用于单头脉冲型泵体，多头泵另议)。
塑料脉冲阻尼器外形结构图：
塑料脉冲阻尼器连接尺寸：
| 型号 | 容积（L） | 高H(mm) | 直径D(mm) | 额定压力Mpa | 连接方式 |
| LDMZ-0.35 | 0.35 | 235 | Φ142 | 1.6 | 内螺纹 G1/2" |
| LDMZ-0.6 | 0.6 | 250 | Φ174 | 1.6 | 内螺纹 G3/4" |
| LDMZ-1.0 | 1.0 | 310 | Φ210 | 1.6 | 内螺纹 G1" |
| LDMZ-2.0 | 2.0 | 330 | Φ280 | 1.6 | 内螺纹 G1-1/4" |
| LDMZ-4.0 | 4.0 | 370 | Φ306 | 1.6 | 内螺纹 G1-1/2"、2" |

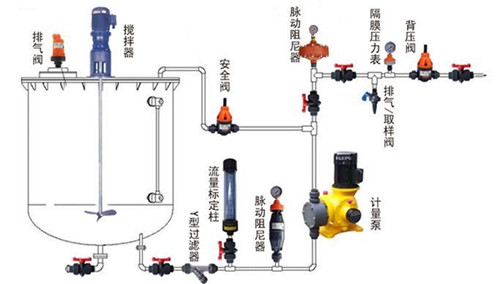

塑料脉冲阻尼器安装示意图：

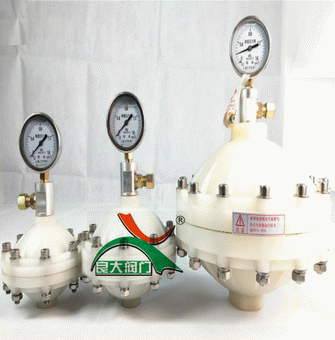

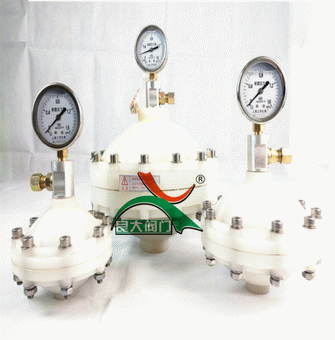

塑料脉冲阻尼器产品实物图：
塑料脉冲阻尼器使用说明书：

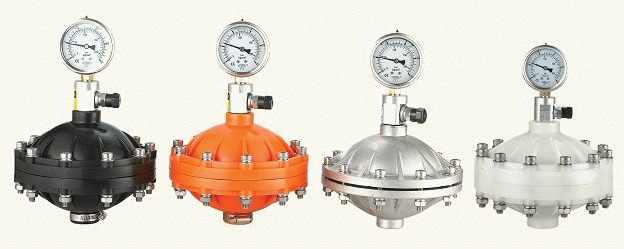

塑料脉冲阻尼器产品实物图：
塑料脉冲阻尼器使用说明书：
1、塑料脉冲阻尼器最高使用压力为：PVC PP材质的为1.6MPa，禁止超压使用，以免壳体破裂发生危险。最高使用温度75℃。最低使用温度5℃，最佳使用温度10~45℃。PVDF PC SUS304可耐更高温度。
2、安装过程中，应避免发生碰撞，以防壳体破裂。安装时应在脉动阻尼器周围预留足够的空间，便于脉动阻尼器预充气体及日后的维护、调整。脉动阻尼器与固定支架间应垫有减震材料，以吸收脉动阻尼器壳体的震动能量，同时防止产生共震。
2、安装过程中，应避免发生碰撞，以防壳体破裂。安装时应在脉动阻尼器周围预留足够的空间，便于脉动阻尼器预充气体及日后的维护、调整。脉动阻尼器与固定支架间应垫有减震材料，以吸收脉动阻尼器壳体的震动能量，同时防止产生共震。
3、使用前预充氮气或氩气，压力为系统平均压力的50%-80%。若安装在泵出口处，推荐预充50%的压力，若安装在泵入口处，推荐预充70%若长期不用应放掉预充气体，以延长膜片寿命脉动阻尼器膜片材质为耐腐蚀氟橡胶，最好不要预充氧化性气体（如氧气、空气），否则会加快橡胶的氧化速度，减少膜片的使用寿命。
4、使用时压力表指针应小幅摆动，摆动过大则说明预充气体压力偏小或者选型偏小，不摆动说明预充气体压力过大或者管路不通。
4、使用时压力表指针应小幅摆动，摆动过大则说明预充气体压力偏小或者选型偏小，不摆动说明预充气体压力过大或者管路不通。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【塑料脉冲阻尼器】参数、选型、价格等请联系我们，我们将竭诚为您服务！
