快速排污阀详细介绍

---

快速排污阀产品概述：

快速排污阀是由闸阀演变而来的，利用齿轮旋转90度带动阀杆提升实现开启和关闭的目的。力矩小，操作简便，易实现快速启闭。快速排污阀不仅结构简单、密封性好，而且体积小、重量轻、材料耗用少、安装尺寸小，驱动力矩小。快速排污阀高压锅炉的定期排污，可以五个通道同时排污，也可以一个通道排污，也有自动排气阀功能。

快速排污阀产品优点：

1、阀体与阀盖采用夹箍式连接，结构紧凑，拆卸方便，便于安装，支管为焊接连接。

2、采用压力自紧式密封结构，密封圈由成型的石棉盘根制成，介质压力越高、密封性越好。

3、介质由支管流入向下排污。

4、阀瓣为活塞式结构，并进行渗硼处理。耐腐蚀、抗冲蚀、使用寿命长。

快速排污阀性能规范：

型   号	公称压力	试验压力Ps（MPa）		适用介质	适用介质（℃）
P44H-16C	1.6	2.4	1.8	水、蒸汽	≤250
P44H-16C
P44H-25C	2.5	3.8	2.8
P44H-25C					≤425
P44H-40C	4.0	6.0	4.4
P44H-40C					≤250

快速排污阀零件材料：

零件名称	阀体、阀盖	阀座、闸板	阀  杆	齿轮轴	填  料	垫 片	扳 手
P44H-16C P44H-25 P44H-40	铸钢	铬不锈钢	铬不锈钢	铬不锈钢	油浸石墨 石棉盘根	橡胶石 棉板	球墨铸铁

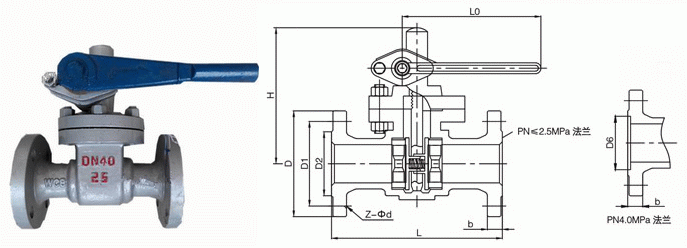

快速排污阀外形结构图：

快速排污阀连接尺寸：

公称压力 PN（MPa）	公称通径 DN（mm）										重量（kg）
		L	D	D1	D2	D6	b	ZΦd	H	LO
1.6	25	160	115	85	65	-	14	4-Φ14	160	180	10
	32	200	135	100	78	-	16	4-Φ18	180	200	11
	40	230	145	110	85	-	16	4-Φ18	220	220	16
	50	250	160	125	100	-	16	4-Φ18	230	240	20
	65	265	180	145	120	-	18	4-Φ18	250	280	28
	80	280	195	160	135	-	20	8-Φ18	280	350	38
2.5	25	160	115	85	65	-	16	4-Φ14	160	180	10
	32	200	135	100	78	-	18	4-Φ18	180	200	11
	40	200	145	110	85		18	4-Φ18	220	220	16
	50	250	160	125	100	-	20	4-Φ18	230	240	20
	65	265	180	145	120	-	22	8-Φ18	250	280	28
	80	280	195	160	135	-	22	8-Φ18	280	350	38
4.0	25	160	115	85	65	58	16	4-Φ14	160	180	10
	32	180	135	100	78	66	18	4-Φ18	180	200	11
	40	230	145	110	85	76	18	4-Φ18	220	220	16
	50	250	160	125	100	88	20	4-Φ18	230	240	20
	65	265	180	145	125	110	22	8-Φ18	250	280	28
	80	280	195	160	135	121	22	8-Φ18	280	350	38
