天然气紧急切断阀
| 液动紧急切断阀 |
 |
产品名称： | 液动紧急切断阀 | |||||
| 型号： | QDY421F | ||||||
| 口径： | DN15-200 | ||||||
| 压力： | 1.6-6.4.MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【液动紧急切断阀】 | |||||||
液动紧急切断阀详细介绍
QDY421F液动紧急切断阀介绍：
QDY421F液动紧急切断阀是一种安全保护阀，安装在液化石油气储罐站，液相与气相管路上，与远距离手摇油泵（SB03-175型）配套使用，利用液压控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使手摇油泵卸压，或高温使易熔合金熔化，而本阀油缸自动卸压，阀门迅速关闭而止漏，起安全保护作用。
双油泵控制多阀工作原理：
多只紧急切断阀利用二只手摇油泵控制，其中一只油泵工作另一只油泵备用，防止油泵损坏本阀不能正常工作，每只紧急切断阀分别用一只（J23H-40P）针型阀控制。（注：同储能器连接详见附图3）
QDY421F液动紧急切断阀保管安装使用注意事项：
1、保管时将本阀的各个对外通路用塞子或盖板封闭，存放在干燥通风的室内，长期存放应经常检查，消除污垢，并在加工面上涂防锈油，防止锈蚀。
2、安装前应将本阀清除干净，将各螺纹连接处拧紧。
3、本阀采用止回阀原理，只能单想截断，安装时必须注意阀门标志，将要保护的一端作为阀门入口。
4、订货须注明法兰密封面形式，压力等级及连接标准。
QDY421F液动紧急切断阀性能规范：
| 压力等级 | 常温试验压力（Mpa) | |||
| 壳体 | 密封 | 低气压密封 | ||
| 公称压力(Mpa) | 1.6 | 2.4 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | 0.6 | |
| 4.0 | 6.0 | 4.4 | 0.6 | |
| 适用温度 | ≥80℃ | |||
| 压力等级 | 20K 4.0MPa | 油缸工作压力 | ≤6.0.Mpa |
| 使用温度 | -40~+80℃ | 油缸使用介质 | 混合锭子油 ，变压器油 |
| 使用介质 | 天然气，液化气，液氨 | 熔闭时间 | ±70℃ |
| 关闭时间 | ≤10秒 | 油缸开启压力 | ≥2.0MPa |
QDY421F液动紧急切断阀零件材料：
| 零件名称 | 材料 |
| 阀体阀盖 | 碳素钢WCB |
| 油缸， 活塞 | 铬不锈钢 |
| 密封圈， O型圈 | 聚四氟乙烯，丁晴橡胶 |
| 弹簧 | 50CrVA（弹簧钢） |

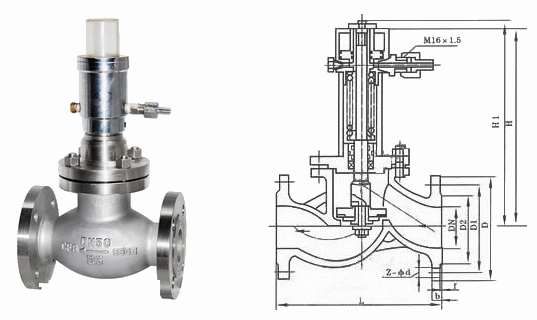

QDY421F液动紧急切断阀外形结构图：
QDY421F液动紧急切断阀连接尺寸：
DN
|
L | D | D1 | D2 | b | f | z-d
|
H | D0
|
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-*14
|
215
|
120
|
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-*14
|
255
|
120 |
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-*14
|
285 | 120 |
| 32 | 190 | 135 | 100 | 75 | 18 | 2 | 4-*18
|
300 | 160 |
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-*18
|
320 | 200 |
| 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-*18
|
380 | 240 |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 4-*18
|
420 | 280 |
| 80 | 310 | 195 | 160 | 135 | 22 | 3 | 4-*18
|
450 | 320 |
| 100 | 350 | 135 | 190 | 160 | 24 | 3 | 8-*23
|
520 | 360 |
| 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-*25
|
558 | 400 |
| 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-*25
|
750 | 400 |
| 200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-*25
|
950 | 450 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【液动紧急切断阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
