T型过滤器
| 直通式T型过滤器 |
 |
产品名称： | 直通式T型过滤器 | |||||
| 型号： | ST61H | ||||||
| 口径： | DN50-400 | ||||||
| 压力： | 1.0-16.0MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【直通式T型过滤器】 | |||||||
直通式T型过滤器详细介绍
直通式T型过滤器产品概述：
直通式T型过滤器是一种由三通管件、法兰、法兰盖、滤芯和滤芯挡圈等组成的三通直流式过滤器，其法兰通过电焊工艺焊接在三通的管口上组成壳体，椭圆型滤芯挡圈斜置焊装在三通的直通管形的内部，圆柱型滤芯放置于凸出管形的内部，一端安放在椭圆型滤芯挡圈上，另一端用法兰盖压紧固定并通过螺栓螺母连接在壳体法兰上，该滤芯由滤筒和安装在滤筒内的滤网两部分组成，当流体由过滤器左端进口进入置有一定规格滤网的滤筒后后，其杂质被阻挡，而清洁的滤液则由右端出口排出。
直通式T型过滤器产品优点：
直通式T型过滤器在法兰盖上设有排污口，当需要清洗时，只要把法兰盖上的排放丝堵拧开，把滤液排净，然后将可拆卸的滤筒取出，清洗干净后重新装入即可，其可根据用户实际工况需要选用《SH/T 3411-1999石油化工泵用过滤器选用、检验及验收》、《GB/T 14382-2008管道用三通过滤器》和《HG/T 21637-2021化工管道过滤器系列》等标准设计和制造。

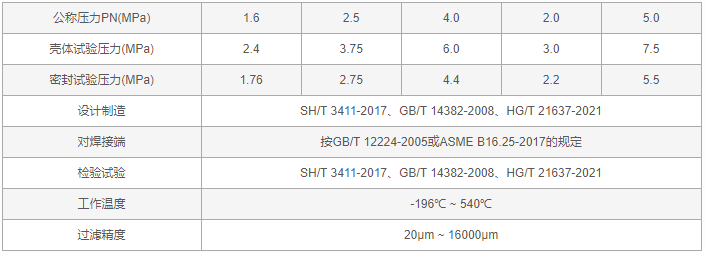

直通式T型过滤器技术规范：

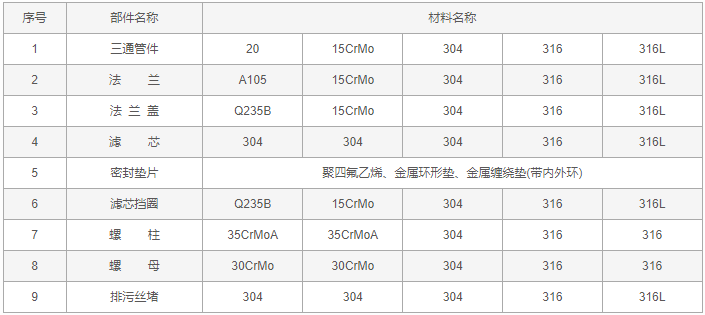

直通式T型过滤器零件材料：

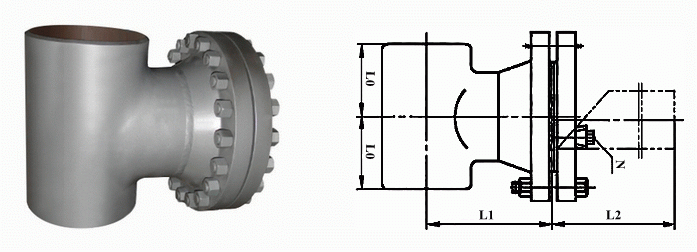

直通式T型过滤器外形结构图：

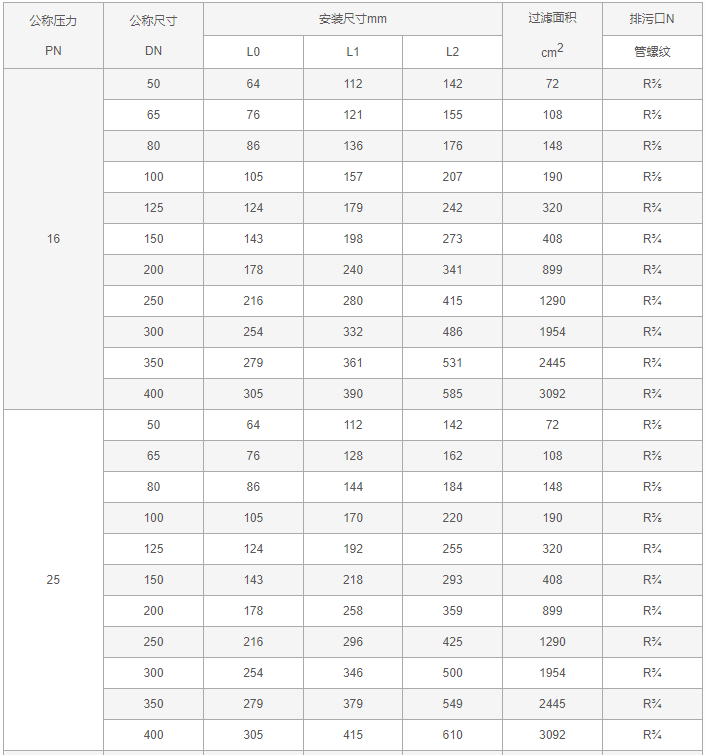

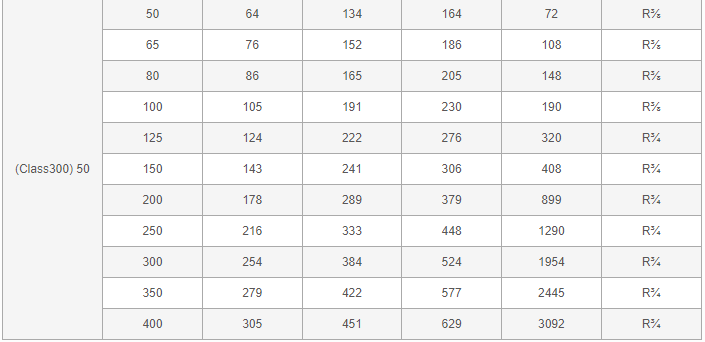

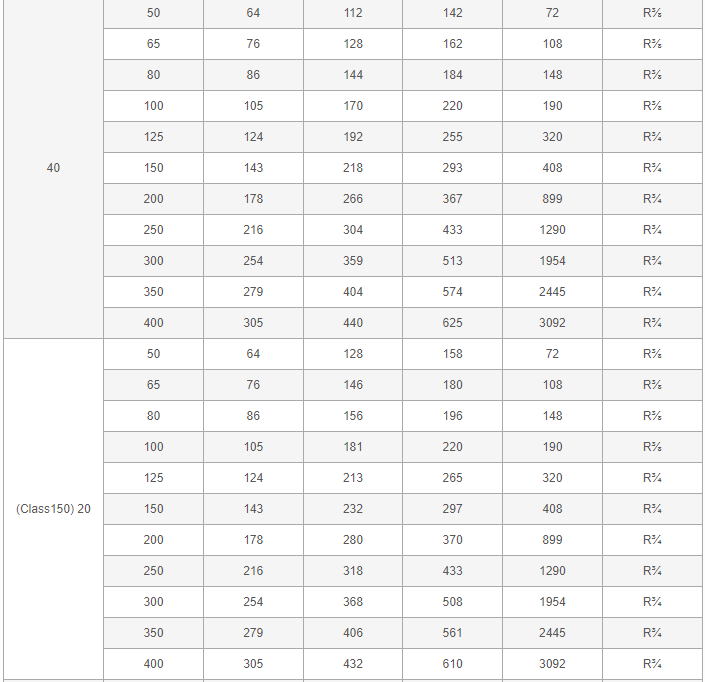

直通式T型过滤器外形尺寸表：
直通式T型过滤器订货参数：
尊敬的客户！如果您需要订购我公司直通式T型过滤器产品，咨询时请说明产品类型，产品设计制造标准、法兰执行标准、公称通径、公称压力、滤芯材质、过滤介质及过滤精度，是否配对法兰、螺栓螺母及垫片等。以上尺寸参数为我公司按《GB/T 14382-2008管道用三通过滤器》标准提供，本产品宜安装在直管段部位。
