当前位置：首页 >> 真空阀门 >> 真空球阀 >> GUQ型气动高真空球阀

更新时间 2024-10-29 22:54:19

真空球阀

GUQ型气动高真空球阀

产品名称：

GUQ型气动高真空球阀

型号：

GUQ

口径：

DN10-200

压力：

0.6×106 ~1.3×10-4

材质：

304、316、316L不锈钢

良大优势：	1、质量稳定：实行全过程质量监控细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！
订货须知：	请您尽量提供详细参数 ①名称 ②型号 ③口径 ④压力 ⑤材质 ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件
良大服务：	提供全套流体控制解决方案，良大阀门售前、售中、售后专业服务。

您正在浏览：【GUQ型气动高真空球阀】

GUQ型气动高真空球阀详细介绍

GUQ型气动高真空球阀产品概述：

GUQ型系列气动高真空球阀是适用于真空系统中接通或切断管路中的介质流。该阀以压缩空气为动力，通过控制气动元件来改变气路方向，推动活塞齿条、齿轮的机械传动，以角行程输出扭矩来驱动球阀作启闭运动。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。气缸分为双作用和单作用(弹簧复位)，可选配反馈信号装置及电气阀门定位器。适用的工作介质为带酸、碱性的气体或液体。

GUQ型气动高真空球阀技术性能：

适用范围(Pa)	快卸法兰（KF）2x105 ～1.3x10-5 活套法兰16x105～1.3x10-5
阀门漏率(Pa.L/S)	≤1.3x10-5
介质温度（℃）	标准出厂：-30～+150 特殊指定：-30～+240
气源压力（MPa）	0.4～0.8
法兰标准	GB4982；GB/T6070
安装位置	任意
电源电压	标准出厂：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信号反馈	标准出厂：阀位指示器特殊指定：微动开关；智能型4～20mA DC
气缸可选	标准出厂：双作用式特殊指定：单作用式（有弹簧返回）可选常开或常闭

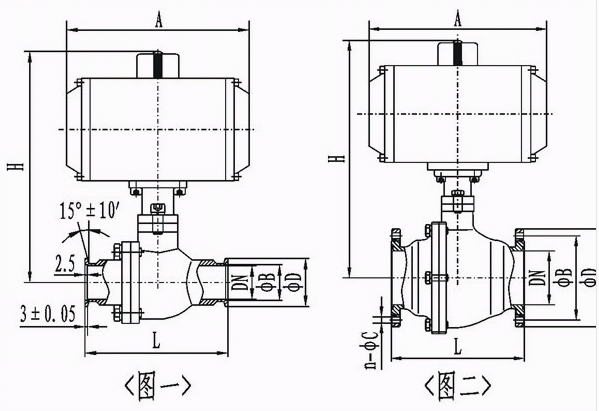

GUQ型气动高真空球阀外形结构图：

GUQ型气动高真空球阀连接尺寸：
快卸法兰（KF）连接及外形尺寸（GB4982）

型号	通径(DN)	ΦD	ΦB	H	L	A
GUQ-10/KF	10	30	40	168	92	140
GUQ-16/KF	16	30	17.2	154	100	140
GUQ-25/KF	25	40	26.2	175	114	164
GUQ-40/KF	40	55	41.2	247	165	210
GUQ-50/KF	50	75	52.2	282	175	247

活套法兰连接及外形尺寸（GB/T6070）

型号	通径(DN)	ΦD	ΦB	H	L	A	n-ΦC
GUQ-10	10	50	40	160	99	146	4-6.5
GUQ-16	16	60	45	162	100	146
GUQ-20	20	65	50	191	114	168
GUQ-25	25	70	55	191	114	168
GUQ-32	32	90	70	230	140	204	4-9
GUQ-40	40	100	80	267	165	260
GUQ-50	50	110	90	289	175	268
GUQ-63	63	130	110	313	186	268
GUQ-80	80	145	125	346	198	268	8-9
GUQ-100	100	165	145	375	220	298	8-9
GUQ-125	125	200	175	444	266	458	8-11
GUQ-150	150	225	200	497	296	525	8-11
GUQ-200	200	285	260	620	390	602	12-12

提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【GUQ型气动高真空球阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
