当前位置：首页 >> 真空阀门 >> 真空蝶阀 >> GIQ-A型气动高真空蝶阀

更新时间 2024-10-29 22:54:11

真空蝶阀

GIQ-A型气动高真空蝶阀

产品名称：

GIQ-A型气动高真空蝶阀

型号：

GIQ-A

口径：

DN50-800

压力：

0.6×106 ~1.3×10-4

材质：

304、316、316L不锈钢

良大优势：	1、质量稳定：实行全过程质量监控细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！
订货须知：	请您尽量提供详细参数 ①名称 ②型号 ③口径 ④压力 ⑤材质 ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件
良大服务：	提供全套流体控制解决方案，良大阀门售前、售中、售后专业服务。

您正在浏览：【GIQ-A型气动高真空蝶阀】

GIQ-A型气动高真空蝶阀详细介绍

GIQ-A型气动高真空蝶阀产品概述：

GIQ-A型系列气动高真空蝶阀适用于高真空系统中用来接通或截止气流之用。该阀以压缩空气为动力，通过电磁换向阀改变气路方向，执行气缸推动，使固定在转动轴上的阀板旋转90°实现阀门的开启和关闭。适用的工作介质为空气和非腐蚀性气体。气动执行器控制的气动蝶阀，分为双作用和单作用（弹簧复位）气缸。可选配信号反馈控制，防爆电气装置及气源处理元件。

GIQ-A型气动高真空蝶阀技术性能：

适用范围(Pa)	2x105～1.3x10-5
阀门漏率(Pa.L/S)	≤1.3x10-6
介质温度（℃）	-25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶)
气源压力(MPa)	0.4～0.6
法兰标准	GB/T6070
安装位置	任意
电源电压	标准出厂：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信号反馈	标准出厂：不带反馈信号特殊指定：磁性开关DV/AC5～240V

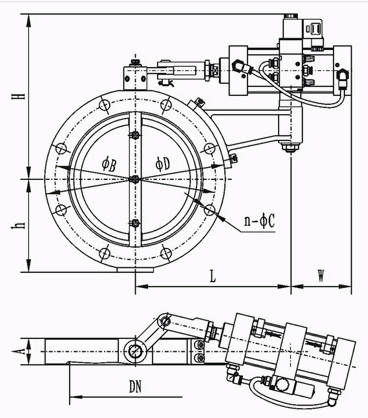

GIQ-A型气动高真空蝶阀外形结构图：

GIQ-A型气动高真空蝶阀连接尺寸：

型号	通径(DN)	ΦD	ΦB	H	h	A	L	W	n-ΦC
GIQ-50A	50	110	90	162	55	26	160	62	4-Φ9
GIQ-63A	63	130	110	172	66	32	180	81	4-Φ9
GIQ-80A	80	145	125	178	74				8-Φ9
GIQ-100A	100	165	145	187	84				8-Φ12
GIQ-125A	125	200	175	208	102	35	207	86
GIQ-150A	150	225	200	220	114	35	207	86
GIQ-200A	200	285	260	256	146	45	236	100	12-Φ11
GIQ-250A	250	335	310	282	173	50	236	100	12-Φ11
GIQ-300A	300	425	395	350	216	55	280	118	12-Φ14
GIQ-400A	400	510	480	392	259	60	304	130	16-Φ14
GIQ-500A	500	600	565	440	312	80	350	175	12-Φ18
GIQ-600A	600	710	670	525	366	100	360	212	12-Φ21
GIQ-800A	800	920	880	690	473	130	520	268	20-Φ21

提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【GIQ-A型气动高真空蝶阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
