真空蝶阀

GID-A型电动高真空蝶阀

产品名称：

GID-A型电动高真空蝶阀

型号：

GID-A

口径：

DN50-400

压力：

0.6×106 ~1.3×10-4

材质：

304、316、316L不锈钢

良大优势：	1、质量稳定：实行全过程质量监控细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！
订货须知：	请您尽量提供详细参数 ①名称 ②型号 ③口径 ④压力 ⑤材质 ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件
良大服务：	提供全套流体控制解决方案，良大阀门售前、售中、售后专业服务。

您正在浏览：【GID-A型电动高真空蝶阀】

GID-A型电动高真空蝶阀详细介绍

GID-A型电动高真空蝶阀产品概述：

GID-A型系列电动高真空蝶阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号，来实现阀门开、关或中间位置的控制，从而达到接通或切断真空管路中气流的目的。阀门的阀板采用夹紧结构，把阀板的密封圈夹紧，除了能用在真空状态下，也能在低压状态下使用。适用的工作介质为空气和非腐蚀性气体。

GID-A型电动高真空蝶阀技术性能：

适用范围(Pa)	2x105～1.3x10-5
阀门漏率(Pa.L/S)	≤1.3x10-6
开闭时间(S)	DN≤63 20；80≤DN≤200 30； DN≥250 48
介质温度（℃）	-25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶)
法兰标准	GB/T6070
安装位置	任意
控制电路	标准出厂：AC220V/50Hz开关型特殊指定：AC380V；DC24V开关型 4～20mA DC
信号反馈	标准出厂：带无源触点型特殊指定：4～20mA DC调节型

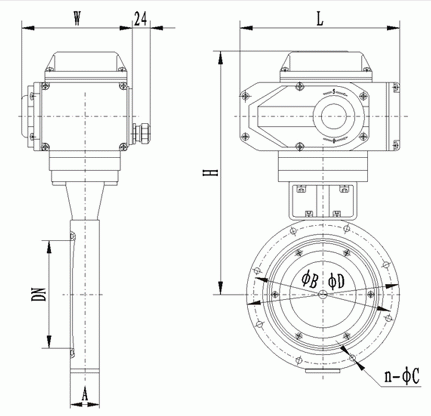

GID-A型电动高真空蝶阀外形结构图：

GID-A型电动高真空蝶阀连接尺寸：

型号	通径(DN)	ΦD	ΦB	H	A	L	W	n-ΦC
GID-50A	50	110	90	218	26	160	113	4-Φ9
GID-63A	63	130	110	229	32	160	113	4-Φ9
GID-80A	80	145	125	272		196	121	8-Φ9
GID-100A	100	165	145	282				8-Φ12
GID-125A	125	200	175	300	35
GID-150A	150	225	200	369	35	255	158
GID-200A	200	285	260	399	45			12-Φ11
GID-250A	250	335	310	427	50			12-Φ11
GID-300A	300	425	395	471	55			12-Φ14
GID-400A	400	510	480	546	60	310	207	16-Φ14

提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【GID-A型电动高真空蝶阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
