衬胶过滤器
| 衬胶过滤器 |
 |
产品名称： | 衬胶过滤器 | |||||
| 型号： | GL41J | ||||||
| 口径： | DN15-600 | ||||||
| 压力： | 0.6-4.0MPa | ||||||
| 材质： | 铸铁、碳钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【衬胶过滤器】 | |||||||
衬胶过滤器详细介绍
衬胶过滤器产品概述：
衬胶过滤器产品概述：
衬胶过滤器在原有的过滤器阀体结构内腔表面加制覆有可供选择的各种橡胶，可以方便的分离杂质和清除杂质，而不影响流量，具有过滤和排污的功能。衬胶过滤器是除去液体中少量固体颗粒的防腐设备。可保护压缩机、泵、仪表和其他设备的正常工作。当流体进入有一定规格的滤网的滤桶后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的的滤桶取出来，处理后从新装入即可，因此，使用维护极为方便。目前已广泛应用于石油、化工、医药、制冷 、轻工、环保等行业。
衬胶过滤器产品特点：
1、抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小，重量轻。
2、滤芯网材质，均为全不锈钢制作。耐腐蚀性强，使用寿命长。
3、过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品等、或根据用户要求。
4、伸缩型特点：拉伸长度，最大位置可移伸100mm。有利于安装方便，提高工作效率。
主要零件部件材料表 |
序号 |
零件名称 |
材料 |
1 |
阀体 |
铸铁、碳钢、不锈钢 |
|
2 |
滤芯网 |
不锈钢 |
|
3 |
衬里层 |
丁晴橡胶、三元乙丙橡胶、氟橡胶 |
|
4 |
滤网盖 |
铸铁、碳钢、不锈钢 |

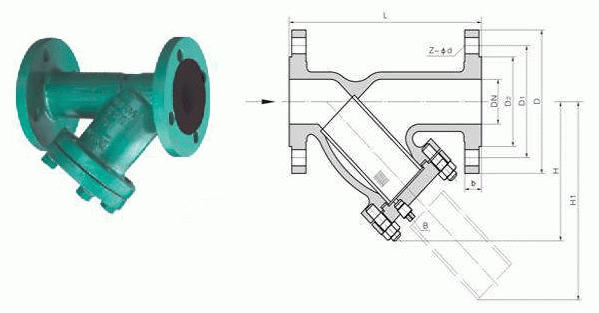

衬胶过滤器外形结构图：
衬胶过滤器连接尺寸：
产品型号 |
(DN) |
|
(MPa) |
(℃) |
(mm)外形尺寸 |
||
L |
H1 |
H2 |
|||||
GL41J |
15—20 |
法兰 |
1.6 |
80 |
150 |
53 |
70 |
GL41J |
32 |
法兰 |
1.6 |
80 |
1 80 |
73 |
120 |
GL41J |
40 |
法兰 |
1.6 |
80 |
200 |
75 |
135 |
GL41J |
50 |
法兰 |
1.6 |
80 |
230 |
80 |
165 |
GL41J |
65 |
法兰 |
1.6 |
80 |
270 |
93 |
180 |
GL41J |
80 |
法兰 |
1.6 |
80 |
290 |
100 |
189 |
GL41J |
100 |
法兰 |
1.6 |
80 |
310 |
110 |
235 |
GL41J |
125 |
法兰 |
1.6 |
80 |
400 |
125 |
280 |
GL41J |
150 |
法兰 |
1.6 |
80 |
430 |
143 |
345 |
GL41J |
200 |
法兰 |
1.6 |
80 |
500 |
170 |
410 |
GL41J |
250 |
法兰 |
1.6 |
80 |
590 |
203 |
610 |
GL41J |
300 |
法兰 |
1.6 |
80 |
650 |
230 |
690 |
GL41J |
350 |
法兰 |
1.6 |
80 |
700 |
255 |
780 |

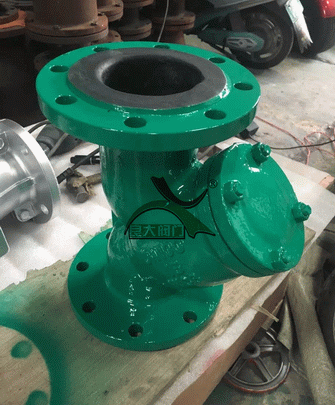

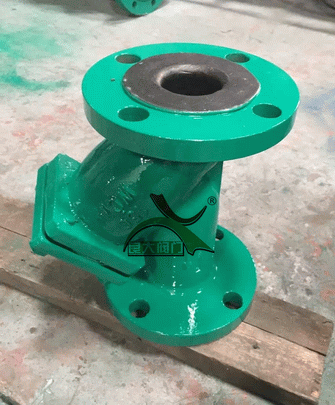

衬胶过滤器产品实物图：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【衬胶过滤器】参数、选型、价格等请联系我们，我们将竭诚为您服务！
