动态平衡阀

动态流量平衡阀

产品名称：

动态流量平衡阀

型号：

ZLF

口径：

DN15-350

压力：

1.0-2.5MPa

材质：

铸铁，铸钢，不锈钢等

良大优势：	1、质量稳定：实行全过程质量监控细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！
订货须知：	请您尽量提供详细参数 ①名称 ②型号 ③口径 ④压力 ⑤材质 ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件
良大服务：	提供全套流体控制解决方案，良大阀门售前、售中、售后专业服务。

您正在浏览：【动态流量平衡阀】

动态流量平衡阀详细介绍

动态流量平衡阀概述：

动态流量平衡阀（动态流量控制阀）是一种具有特殊功能的阀门。我公司在生产多年的流量平衡阀实践基础上，最新研制开发的高精度流量产品。该阀属于液全管网流量调节，控制装置，是供热及空调系统实现“计量收费”理想的配套产品。它有效的解决供热网的失调问题，从而克服大流量、小温差及不合理运行工况。

动态流量平衡阀原理：
动态流量平衡阀（动态流量控制阀）由自动平衡阀组和手动调节阀组两部分组成。系统流体的工作压力为P1，手动调节阀组前后压力分别为P2、P3。当手动调节阀组调到某一位置时，即人为确定了“设定流量”，以及相对应的固定P2-P3值，当系统流量增大时P2-P3的实际值超过了允许的给定值，此时自动平衡阀组就会缩小，直到流量重新维持到设定流量。

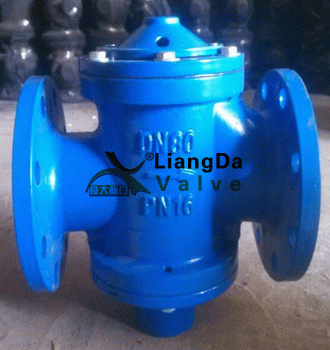

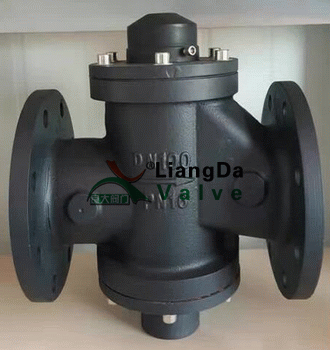

动态流量平衡阀产品实物图：

动态流量平衡阀特点：

动态流量平衡阀（动态流量控制阀）已对恒定流量进行精度测试，恒定流量精度±3%。内部材质均为青铜和不锈钢，已无需电源，节煤、节电各8～30%。设定流量可在360°范围内调节，手动调节阀组特有锁定装置及流量显示，保证了运行时调节质量。

动态流量平衡阀安装示意图：

动态流量平衡阀技术参数：

型号	ZLF
公称压力	1.0 1.6(MPa)	工作温度	≤120℃
压差范围	20-600(KPa)	适用介质	水、蒸汽
零件名称	阀体、上盖、下盖	手、自动调节组	弹簧	感压膜
材质	优碳钢、铸铁	青铜、不锈钢	不锈钢	乙丙烯埋纤

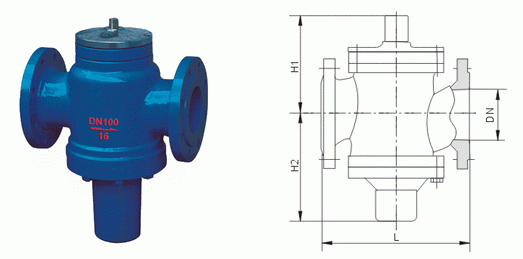

动态流量平衡阀外形结构图：

动态流量平衡阀连接尺寸：

公称通径	安装方式	阀长L	法兰直径D	螺栓孔中心距D1	螺栓孔数×直径Z-Φd	H1	H2	恒定流量范围m³/h
DN15	管螺纹	110	1/2"			58	95	0.2-1
DN20		115	3/4"			60	110	0.4-2
DN25		130	1"			62	115	0.5-3
DN32	法兰连接	180	135	100	4×18	65	190	1-4
DN40		200	145	110	4×18	78	210	3-7
DN50		230	160	125	4×18	100	240	3-10
DN65		290	180	145	4×18	120	255	4-11
DN80		310	195	160	8×18	150	260	5-18
DN100		350	215	180	8×18	175	310	10-30
DN125		400	245	210	8×18	180	340	15-55
DN150		480	280	240	8×23	230	400	30-100
DN200		533	335	295	12(8)×23	280	445	40-200
DN250		622	405	335(350)	12×25(23)	360	550	100-300
DN300		698	460	410(400)	12×25(23)	430	630	150-500
DN350		787	520	470(460)	16×25(23)	460	650	200-700
