真空隔膜阀

GM型高真空隔膜阀

产品名称：

GM型高真空隔膜阀

型号：

口径：

DN10-50

压力：

0.6×106 ~1.3×10-4

材质：

304、316、316L不锈钢

良大优势：	1、质量稳定：实行全过程质量监控细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！
订货须知：	请您尽量提供详细参数 ①名称 ②型号 ③口径 ④压力 ⑤材质 ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件
良大服务：	提供全套流体控制解决方案，良大阀门售前、售中、售后专业服务。

您正在浏览：【GM型高真空隔膜阀】

GM型高真空隔膜阀详细介绍

GM型高真空隔膜阀产品概述：

GM型高真空隔膜阀是用于接通或切断真空(压力) 系统管路中的介质流。GM型高真空隔膜阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。GM型系列高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即一端焊接，另一端插入)。GM型系列高真空隔膜阀适用的工作介质为空气及非腐蚀性气体。

GM型高真空隔膜阀技术性能：

阀门漏率：≤1.3×10^-4 Pa.L/S

适用温度：-25～+80℃(丁腈橡胶)、-30～+150℃(氟橡胶)

适用范围

连接型式：使用压力范围(Pa)

活套法兰(GB6070、JB919)、0.6×10⁶ ~1.3×10^-4

焊接法兰(GB6070、JB919)、1.6×10⁶ ~1.3×10^-4

快卸法兰(GB4982)、0.1×10⁶ ~1.3×10^-4

螺纹连接、1.6×10⁶ ~1.3×10^-4

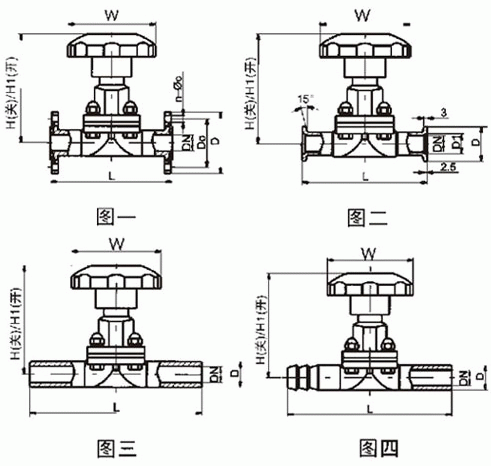

GM型高真空隔膜阀外形结构图：

GM型高真空隔膜阀连接尺寸：

活套法兰连接(GB6070) (图一)

型号	DN	Do	D	n-φc	W	H/H1	L
GM-10	10	40	55	4-φ6.6	65	89/99	75
GM-16	16	45	60	4-φ6.6	80	89/99	108
GM-20	20	50	65	4-φ6.6	80	91/102	118
GM-25	25	55	70	4-φ6.6	80	110/123	120
GM-32	32	70	90	4-φ9	80	129/138	146
GM-40	40	80	100	4-φ9	120	139/159	150
GM-50	50	90	110	4-φ9	120	159/186	180

快卸法兰连接(GB4982)(图二)

型号	DN	D1	D	W	H/H1	L
GM-10	10	12.2	30	65	89/99	75
GM-16	16	17.2	30	80	89/99	108
GM-20	20	26.2	40	80	91/102	118
GM-25	25	26.2	40	80	110/123	120
GM-32	32	34.2	55	80	129/138	146
GM-40	40	41.2	55	120	139/159	150
GM-50	50	52.2	75	120	159/186	180
