当前位置：首页 >> 衬氟阀门
>> 衬氟过滤器 >> Y型衬氟过滤器 更新时间 2024-10-29 22:53:32
衬氟过滤器
| Y型衬氟过滤器 |
 |
产品名称： | Y型衬氟过滤器 | |||||
| 型号： | GL41F46 | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | 0.6-2.5MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【Y型衬氟过滤器】 | |||||||
Y型衬氟过滤器详细介绍
Y型衬氟过滤器产品概述：
GL41F46Y型衬氟过滤器是用来清除腐蚀性介质中的杂质，保护泵、阀门及其它设备的正常使用。一般通水网为20-60目/cm2，通气网为40-100目/cm2，通油网为100-480目/cm2，可根据介质相应配置。由于过滤器内壁及滤网均采用耐腐蚀性极强的四氟制成，因此该产品被广泛应用于各种腐蚀性管路中。
法兰尺寸PN1.0MPa按GB9115.8-88标准。
法兰尺寸PN1.6MPa按GB9113.3-88标准。
法兰尺寸PN2.5MPa按GB9113.4-88标准。
Y型衬氟过滤器零件材料：
序号 |
零件名称 |
灰铸铁 |
碳钢 |
Z |
C |
||
1 |
阀体、阀盖 |
HT250/A126 |
WCB/A216WCB |
2 |
过滤网 |
PTFE(F4) |
|
3 |
螺栓/螺母 |
35/45、A193B7/A194 |
|
4 |
衬里层 |
FEP(F46)PCTFE(F3) |
|

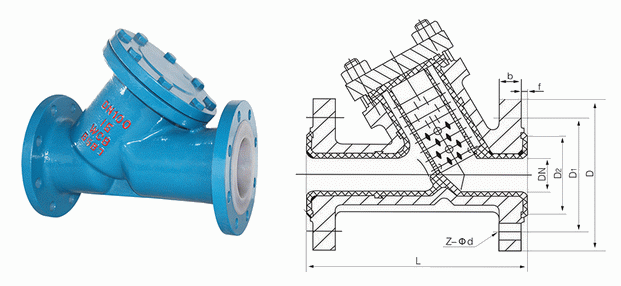

Y型衬氟过滤器外形结构图：
Y型衬氟过滤器连接尺寸：
公称通径 |
GL41F46-10/16/25Y型衬氟过滤器 |
||||||||||
DN |
NPS |
L |
D |
D1 |
D2 |
b |
f |
H1 |
H |
Z-φd |
重量(kg) |
PN1.0～2.5(MPa) |
|||||||||||
20 |
3/4 |
150 |
105 |
75 |
55 |
16 |
2 |
70 |
122 |
4-14 |
3.3 |
25 |
1 |
160 |
115 |
85 |
65 |
16 |
2 |
78 |
135 |
4-14 |
4.2 |
32 |
11/4 |
190 |
135 |
100 |
78 |
18 |
2 |
86 |
154 |
4-18 |
6.6 |
40 |
11/2 |
200 |
145 |
110 |
85 |
18 |
3 |
92 |
164 |
4-18 |
7.3 |
50 |
2 |
230 |
160 |
125 |
100 |
20 |
3 |
102 |
182 |
4-18 |
12 |
65 |
21/2 |
250 |
180 |
145 |
120 |
20 |
3 |
115 |
205 |
4-18 |
16 |
80 |
3 |
280 |
195 |
160 |
135 |
22 |
3 |
135 |
232 |
8-18 |
23 |
100 |
4 |
320 |
215 |
180 |
155 |
24 |
3 |
156 |
263 |
8-18 |
32 |
125 |
5 |
400 |
245 |
21O |
185 |
26 |
3 |
248 |
370 |
8-18 |
39 |
150 |
6 |
500 |
280 |
240 |
210 |
28 |
3 |
285 |
425 |
8-23 |
52 |
200 |
8 |
600 |
335 |
295 |
265 |
30 |
3 |
362 |
530 |
8-23 |
89 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【Y型衬氟过滤器】参数、选型、价格等请联系我们，我们将竭诚为您服务！
