波纹管截止阀
| 不锈钢波纹管截止阀 |
 |
产品名称： | 不锈钢波纹管截止阀 | |||||
| 型号： | WJ41W | ||||||
| 口径： | DN15-400 | ||||||
| 压力： | 1.0-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【不锈钢波纹管截止阀】 | |||||||
不锈钢波纹管截止阀详细介绍
不锈钢波纹管截止阀产品介绍：
不锈钢波纹管截止阀是引进国外先进技术 、采用国外金属波纹管密封技术制造、高性能的弹性金属波纹管、伸缩疲劳寿命特别长；完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不锈钢波纹管截止阀不但提高了使用能源效率、增加生产设备安全性、减少了维修费用及频繁的维修保养，还提供了清洁安全的工作环境。波纹管密封截止阀适用于石油、化工、制药、化肥、电力等行业的各种工况管路上，用于切断或接通管路介质。
不锈钢波纹管截止阀产品特点：
1、双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免。
2、结构合理、密封可靠、性能优良、造型美观。
3、没有流体损失，降低能源损失，提高工厂设备安全。
4、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长，减少维修次数，降低经营成本。
5、坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件。
6、截止阀阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
7、阀杆升降位置指示更直观。
不锈钢波纹管截止阀技术规范：
不锈钢波纹管截止阀性能规范：
不锈钢波纹管截止阀零件材料：
不锈钢波纹管截止阀外形结构图：
不锈钢波纹管截止阀连接尺寸：
不锈钢波纹管截止阀技术规范：
| 结构形式 | BB-BG-OS & Y |
| 驱动方式 | 手动 |
| 电动 | |
| 设计标准 | GB12235 |
| 结构长度 | GB12221 |
| 连接法兰 | GB9113、JB/T79、HG20596 |
| 试验和检验 | JB/T 9092、GB/T13927 |
不锈钢波纹管截止阀性能规范：
| 公称压力 （MPa） |
壳体试验压力 （MPa） |
密封试验压力 (MPa) |
适用温度 (℃) |
| 1.6 | 2.4 | 1.76 | ≤350℃ |
| 2.5 | 3.75 | 2.75 | |
| 4.0 | 6.0 | 4.4 | |
| 6.4 | 9.6 | 7.04 |
不锈钢波纹管截止阀零件材料：
| 序号 | 名称 | 材质 |
| 1 | 阀体 | WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
| 2 | 阀瓣 | 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
| 3 | 轴销 | 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
| 4 | 阀杆 | 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
| 5 | 波纹管组件 | 1Cr18Ni9Ti、304、316、304L、316L |
| 6 | 垫片 | 柔性石墨+不锈钢、PTFE |
| 7 | 阀盖 | WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
| 8 | 双头螺栓 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
| 9 | 六角螺母 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
| 10 | 填料 | 柔性石墨 |
| 11 | 填料压盖 | WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
| 12 | 阀杆螺母 | 铜合金 |
| 13 | 手轮 | WCB、QT400-18 |

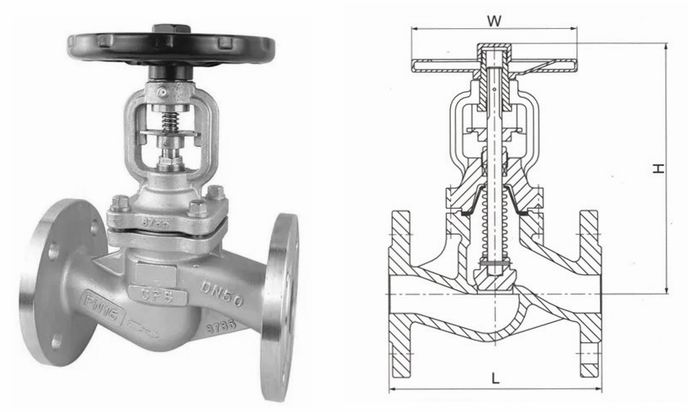

不锈钢波纹管截止阀外形结构图：
不锈钢波纹管截止阀连接尺寸：
| 型号 | WJ41W-16 | ||||||||||||||
| 压力等级 | PN16 | ||||||||||||||
| 口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 190 | 195 | 225 | 260 | 280 | 310 | 340 | 395 | 435 | 470 | 535 | 590 | 630 | 680 | 720 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量(Kg) | 5 | 5 | 5.5 | 11 | 13.5 | 19 | 26 | 36 | 46 | 74 | 102 | 168 | 270 | 420 | 620 |
| 型号 | WJ41W-25 | ||||||||||||||
| 压力等级 | PN25 | ||||||||||||||
| 口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 190 | 195 | 225 | 260 | 280 | 310 | 340 | 395 | 435 | 470 | 535 | 590 | 630 | 680 | 720 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量(Kg) | 5 | 5 | 5.5 | 11 | 14 | 20 | 27 | 37 | 48 | 77 | 105 | 172 | 3100 | 520 | 690 |
| 型号 | WJ41W-40 | ||||||||||||||
| 压力等级 | PN40 | ||||||||||||||
| 口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 190 | 195 | 225 | 260 | 280 | 310 | 340 | 395 | 435 | 470 | 535 | 590 | 630 | 680 | 720 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量(Kg) |
5 | 5 | 5.5 | 11 | 14.5 | 21 | 28 | 39 | 50 | 80 | 108 | 176 | 350 | 590 | 790 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【不锈钢波纹管截止阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
