塑料隔膜阀
| Y型隔膜阀 |
 |
产品名称： | Y型隔膜阀 | |||||
| 型号： | YG61/41F | ||||||
| 口径： | DN25-100 | ||||||
| 压力： | 0.6-1.0MPa | ||||||
| 材质： | UPVC/PVDF/PP | ||||||
|
|||||||
| 您正在浏览：【Y型隔膜阀】 | |||||||
Y型隔膜阀详细介绍
Y型隔膜阀产品特点：
1、增强工程塑料制造，坚固耐用；
2、采用上下双控制腔设计，控制水流独立于流体腔室，从而使阀门控制上更加灵活、可靠耐用，彻底杜绝了单腔控制阀可能存在的开关不灵、不严的隐患。
2、采用上下双控制腔设计，控制水流独立于流体腔室，从而使阀门控制上更加灵活、可靠耐用，彻底杜绝了单腔控制阀可能存在的开关不灵、不严的隐患。
3、阀体及阀盖为玻纤加强NORYL材料，阀门强度高、使用寿命长、耐腐蚀。
4、特殊处理成型的增强橡胶隔膜片，使用寿命长，抗疲劳强度高。
5、Y形的流体通道设计降低了阀门的压力损失，提高了水通量。
6、常开型与常闭型可轻松实现灵活转换。

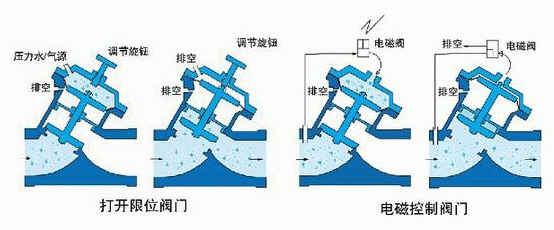

7、可增加弹簧辅助开（关）、流量限制或开关显示等功能。

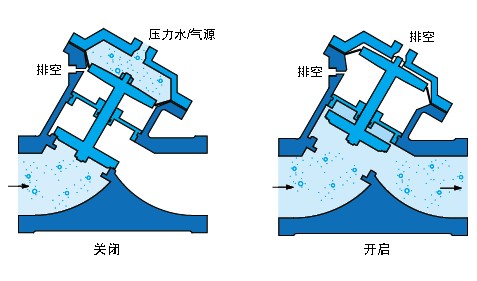

Y型隔膜阀工作原理：
关闭阀门：将控制压力源（水源或气源，压力等于或大于来水压力）引至隔膜上控制腔，隔膜通过阀杆推动阀座，从而截断来水关闭阀门。
开启阀门：当隔膜上腔压力泄压后，来水通过自身压力推开阀杆，从而很容易形成通腔，使流体通过。
Y型隔膜阀连接尺寸：
| 参数/型号 | Y25 | Y32 | Y40 | Y50 | Y65 | Y80 | Y100 |
| 阀体材料 | Noryl | Noryl | Noryl | Noryl | Noryl | Noryl | 增强PA |
| 接口形式 | ABS粘接接头 DN15-DN50 为活接连接 | PN1.0法兰 DN65-DN100 为法兰连接 | |||||
| 口径 | 阴（DN25） | 阳（DN25） | DN40 | DN50 | DN65 | DN80 | DN100 |
| 外形尺寸带接头 | 长L | 160 | 160 | 250 | 260 | 320 | 320 |
| 宽W | 85 | 85 | 110 | 110 | 180 | 220 | |
| 高H | 130 | 130 | 170 | 170 | 280 | 350 | |
| 净重KG | 0.35 | 0.35 | 0.88 | 1.1 | 3.15 | 6.83 | |
| 毛重KG | 0.41 | 0.41 | 1.0 | 1.2 | 3.4 | 7.65 | |
●工作压力：1.0-8.0Bar(1.0-8.2kgf/cm2)
●工作温度：50℃以下

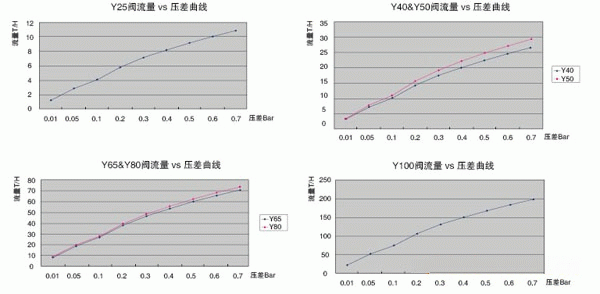

Y型隔膜阀流量曲线图：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【Y型隔膜阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
