消防水力控制阀
| 沟槽式浮球阀 |
 |
产品名称： | 沟槽式浮球阀 | |||||
| 型号： | G8100X | ||||||
| 口径： | DN40-300 | ||||||
| 压力： | 1.0-2.5MPa | ||||||
| 材质： | 铸铁、球铁、铸钢 | ||||||
|
|||||||
| 您正在浏览：【沟槽式浮球阀】 | |||||||
沟槽式浮球阀详细介绍
沟槽式浮球阀产品概述：
沟槽式浮球阀主要安装于水池或水塔的进口处，当水位达到设定高度时，主阀由浮球导阀控制关闭进水口停止供水,当水位下降后，主阀由浮球导阀开关控制打开进水口向水池或水塔供水，实现自动补水。该阀液位控制精度高，不受水压干扰，可任意安装位置，密封性能可靠，安装、维护、调试、检查方便、使用寿命长（浮球导阀可与主阀分离安装）。
沟槽式浮球阀产品优点：
沟槽式浮球阀能有效的控制水塔或水箱水位，切断或开启阀门，防止漏水输入流，在适当的时候，准确的液位控制，压力波动的水位无干扰，开闭紧密不漏水，浮动球灵活，维护简单。对于水箱，水池，水塔的自动供水系统高层建筑使用。采用直接作用隔膜式结构，内部结构非常简单，没有堵塞，性能可靠，经久耐用。无需旁通管，使用简单，可以节省大量空间和配管成本。最小工作压力2公斤。（当低于2公斤压力时，需要定做生产。）优良的水力控制阀特性，压力损失小。沟槽式浮球阀利用介质压力的变化来完成自我控制能力，同时保持控制系统，通过它相同的介质压力阀。压力控制。保证系统基本不变，降低噪音。
沟槽式浮球阀工作原理：
沟槽式浮球阀的工作原理浮漂始终都要漂在水上，当水面上涨时，浮漂也跟着上升。漂上升就带动连杆也上升。连杆与另一端的阀门相连，当上升到一定位置时，连杆支起橡胶活塞垫，封闭水源。当水位下降时，浮漂也下降，连杆又带动活塞垫开启。沟槽式浮球阀是通过控制液位来调节供液量的。满液式蒸发器要求液面保持一定高度，一般适合采用浮球膨胀阀。浮球阀工作原理是依靠浮球室中的浮球受液面作用的降低和升高，去控制一个阀门的开启或关闭。浮球室置于满液式蒸发器一侧，上下用平衡管与蒸发器相通，所以两者的液面高度一致。当蒸发器中液面下降时，浮球室液面也下降，于是浮球下降，依靠杠杆作用使阀门开启度增大，加大供液量。

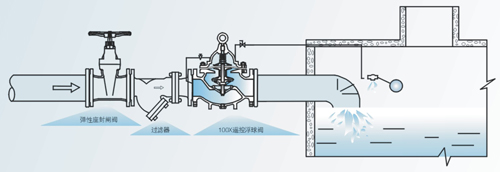

沟槽式浮球阀安装示意图：
沟槽式浮球阀连接尺寸：
沟槽式浮球阀安装要求：
沟槽式浮球阀连接尺寸：
公称通径 |
尺寸(mm) |
|||||
DN(mm) |
L |
A1 |
A |
H1 |
H |
F |
50 |
240 |
140 |
335 |
210 |
265 |
168 |
65 |
250 |
140 |
335 |
215 |
310 |
180 |
80 |
315 |
145 |
345 |
245 |
350 |
210 |
100 |
340 |
155 |
365 |
305 |
460 |
284 |
125 |
400 |
165 |
385 |
365 |
520 |
310 |
150 |
405 |
180 |
410 |
415 |
570 |
370 |
200 |
460 |
205 |
465 |
510 |
840 |
463 |
沟槽式浮球阀安装要求：
沟槽式浮球阀应设置在水池或水箱的进水管道上，宜水平安装，阀盖朝上。其控制导管与浮球设置应符合以下要求：
A、沟槽式浮球阀控制导管应充分固定在水池或水箱上，控制导管总长度宜下超过8cm，浮球中心应距进水口1cm以外或进水管应采取消波装置。
B、同一水池或水箱内高出溢流水位以上部位应有防止回流污染破坏虹吸现象的通气孔，孔径10mm，孔中心与溢流水位高度应符合规定。
