保温闸阀
    法兰保温闸阀
    法兰保温闸阀   产品名称： 法兰保温闸阀
    型号：BZ41H/W
    口径：DN15-300
    压力：1.6-6.4MPa
    材质：碳钢、不锈钢等

    良大优势：

    		 1、质量稳定：实行全过程质量监控
    细心把关，全方位检测！
    2、价格合理：高效率的成本控制
    减少开支，让利于客户！
    3、交货快捷：充足的库存，便捷的物流
    严格按照合同期交货！

    订货须知：

    		请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务：

    		提供全套流体控制解决方案，良大阀门
    售前、售中、售后专业服务。
    您正在浏览：【法兰保温闸阀】

       法兰保温闸阀详细介绍

    法兰保温闸阀产品概述：
    法兰保温闸阀主要用于石油、化工、冶金、制药等各类系统中，用于输送常温下会凝固的高粘度介质。法兰保温闸阀的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

    法兰保温闸阀性能规范：
    型号 公称压力   工作温度℃ 适用介质
    强度(水)(MPa) 密封(水)(MPa) 低压密封(空气)(MPa)
    BZ41H/W-16C(P) 1.6 2.4 1.8 0.6 ≤200 酸、碱类
    BZ41H/W-25C(P) 2.5 3.8 2.8 0.6 ≤200 酸、碱类
    BZ41H/W-40C(P) 4.0 6.0 4.4 0.6 ≤200 酸、碱类
    BZ41H/W-64C(P) 6.4 9.6 7.0 0.6 ≤200 酸、碱类

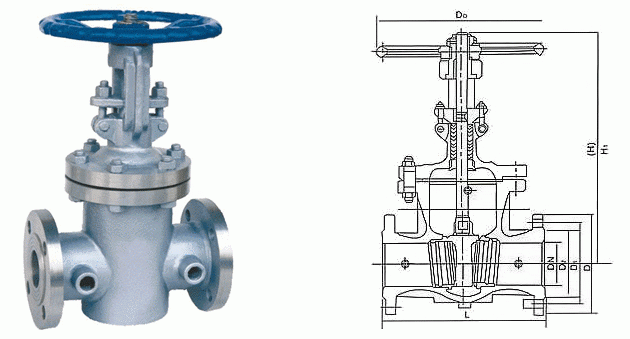

    法兰保温闸阀外形结构图：



    法兰保温闸阀连接尺寸：
    型号 公称通径DN 尺寸
    L D D1 D2 b-f Z-Φd H Do
    BZ41H/W-16C(P) 15 130 95 65 45 16-2 4-14 170 120
    20 150 105 75 55 16-2 4-14 190 140
    25 160 115 85 65 16-2 4-14 205 160
    32 180 135 100 78 18-2 4-18 270 180
    40 200 145 110 85 18-3 4-18 310 200
    50 250 160 125 100 18-3 4-18 358 240
    65 265 180 145 120 18-3 4-18 373 240
    80 280 195 160 135 20-3 8-18 435 280
    100 300 215 180 155 20-3 8-18 500 300
    125 325 245 210 185 22-3 8-18 614 320
    150 350 280 240 210 24-3 8-23 674 360
    200 400 335 295 265 26-3 12-23 818 400
    250 450 405 355 320 30-3 12-25 969 450
    300 500 460 410 375 30-4 12-25 1145 560

    型号 公称通径DN 尺寸
    L D D1 D2 D6 b-f Z-Φd H
    BZ41H/W-25C(P) 15 130 95 65 45 40 16-2 4-14 135
    20 150 105 75 55 51 16-2 4-14 190
    25 160 115 85 65 58 16-2 4-14 205
    32 180 135 100 78 66 18-2 4-18 270
    40 200 145 110 85 76 18-3 4-18 310
    50 250 160 125 100 88 20-3 4-18 371
    65 280 180 145 120 110 22-3 8-18 39
    80 310 195 160 135 121 22-3 8-18 455
    100 350 230 190 160 150 24-3 8-23 551
    125 400 270 220 188 176 28-3 8-25 628
    150 450 300 250 218 204 30-3 8-25 708
    200 550 375 320 282 260 38-3 12-30 885
    250 650 445 385 345 313 42-3 12-24 960

    型号 公称通径DN 尺寸
    L D D1 D2 D6 b-f Z-Φd H
    BZ41H/W-40C(P) 15 130 105 75 55 41 18-2 4-14 140
    20 150 125 90 68 51 20-2 4-18 195
    25 160 135 100 78 58 22-2 4-18 210
    32 180 150 110 82 66 24-2 4-23 280
    40 200 165 125 95 76 24-3 4-23 328
    50 250 175 135 105 88 26-3 4-23 390
    65 280 200 160 130 110 28-3 8-23 410
    80 310 210 170 140 121 30-3 8-23 485
    100 350 250 200 168 150 32-3 8-25 590
    125 400 295 240 202 176 36-3 8-30 688
    150 450 340 280 240 204 38-3 8-34 768
    200 550 405 345 300 260 44-3 12-34 972
    250 650 470 400 350 313 48-3 12-41 1059

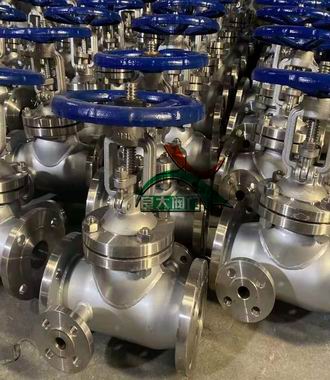

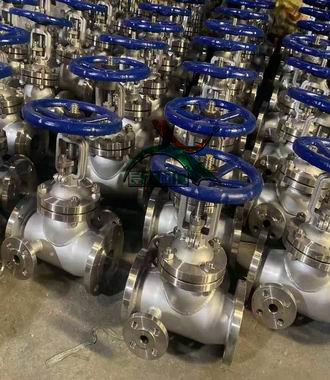

    法兰保温闸阀产品实物图：

    提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【法兰保温闸阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
