当前位置：首页 >> 平衡阀
>> 动态平衡阀 >> 自力式压差平衡阀 更新时间 2024-10-29 22:50:44
动态平衡阀
| 自力式压差平衡阀 |
 |
产品名称： | 自力式压差平衡阀 | |||||
| 型号： | ZTY47、ZYC | ||||||
| 口径： | DN15-600 | ||||||
| 压力： | 1.0-2.5MPa | ||||||
| 材质： | 铸铁，铸钢，不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【自力式压差平衡阀】 | |||||||
自力式压差平衡阀详细介绍
自力式压差平衡阀概述：
ZTY47自力式压差平衡阀是一种既能控制流量，又能控制压差的一体的多功能阀门。用转换阀来实现流量控制和压差控制的转换，当流量使用时，可具有流量阀所有功能，直接简便的根据设计来设定流量，它在水的作用下，自动消除管线剩余压力及压力波动引起的流量偏差，无论系统压力怎样变化，保持设定流量不变，有效的解决管网水力平衡失调。当压差阀使用时，支持用户自主调节，恒定用户进出口压差，有助于稳定系统运行，转向阀又可作调节压差使用，该阀这些功能，使流量调节一次完成，把系统平衡调节变为简便的流量分配，有效的解决管网的水力平衡失调，可节能、节电15%以上。

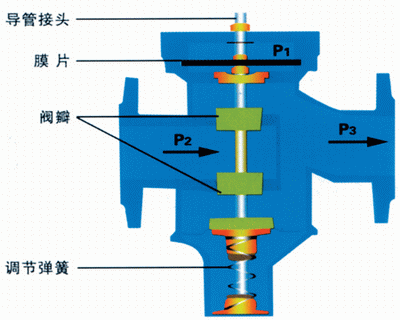

自力式压差平衡阀工作原理：
自力式压差平衡阀一般安装在用户入口回水管上，把阀下倒压管与入口处供水管相接，P1为供水压力，P2为阀内回水压力，P3为阀外回水压力。设阀内系统压差△P1（△PI=P1-P2）为阀门压差设定值时，阀门下膜10压力，P1与P2加上弹簧被压缩变形，产生的推力相平衡，从而确定了流体流过阀门的流通及面积，A和流量系数，当流量改变时，上述率的平衡是阀门的流通截面积A和流量系数发生变化，但△PI保持不变。当流体性质管径、流量、阻力确定后，单管阻力计算公式可近使写为：△P=Kqm2，公式中△P-----管路总阻力，K---管路阻抗，Qm---流量。由此公式可知，管路阻力与质量、流量的二次方及管路的阻抗成正比，当流量变化时，使上膜室压力P2变化导致阀芯上下移动，使A及相应的流量系数均改变来调整阀内系统总阻力的变化，使△PI基本保持不变。
自力式压差平衡阀性能优点：
1、该阀为双阀瓣结构，不平衡力小，结构紧凑；
2、能自动恒定用户压差，吸收外网压力波动，自持被控系统自主调节；
3、控制导管前端安装截断阀，具备自动消除堵塞功能；
4、采用混压技术，无级调节，控制压差可调范围大；
5、压差标定精确，调节精度高；
6、采用外导压结构，拆装方便；
7、阀口、阀芯全铜。
8、彻底克服系统冷热不均现象提高供热供冷品质；
9、减少设计工作量，不需要对管网进行烦琐的水利平衡计算；
10、免除多热源、管网热源切换时的流量再分配工作；

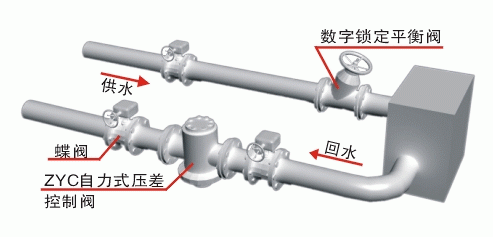

自力式压差平衡阀安装示意图：
自力式压差平衡阀性能参数：
1、公称压力1.0-2.5MPa；
2、介质温度0-100℃；
3、工作压差范围0.02-0.4MPa；
4、控制压差设定值：0.02MPa； 控制压差可调范围0.02-0.2MPa；
5、控制阀控制精度<5%；
6、导压管长度：1.6m；
6、导压管长度：1.6m；
7、导压管连接尺寸：1/2`管螺纹。
自力式压差平衡阀零件材料：
1、阀体：铸铁、铸钢；
2、阀体全塑处理防腐；
3、弹簧：不锈钢；
4、腊片：三元乙丙埋纤；
5、阀芯：黄铜；
6、设计寿命：10年以上；

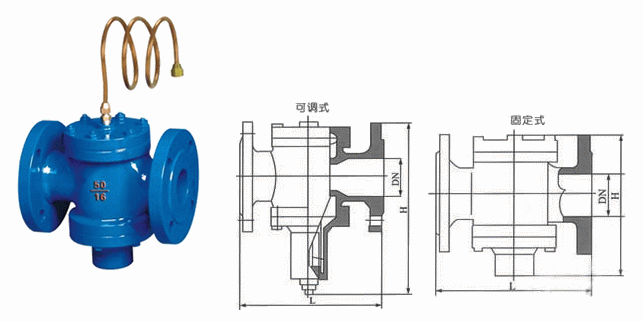

自力式压差平衡阀连接尺寸：
DN(mm)
|
连接方式
|
L(mm)
|
H
|
H1
|
流量m3/h
|
适用介质
|
介质温度
|
主要零件材料
|
15
|
螺纹
|
110
|
72
|
98
|
0.2-1
|
水、油等非腐蚀性液体
|
0～100℃s
|
阀体,上盖和下盖为铸造黄铜,阀芯为铜,膜片为尼龙强化橡胶,弹簧为不锈钢
|
20
|
110
|
72
|
98
|
0.3-1.5
|
||||
25
|
115
|
82
|
102
|
0.5-2
|
||||
32
|
法兰
|
160
|
91
|
94
|
1-4
|
|||
40
|
200
|
147
|
112
|
1.5-6
|
||||
50
|
215
|
120
|
112
|
2-8
|
||||
65
|
220
|
125
|
120
|
3-12
|
||||
80
|
275
|
188
|
133
|
5-20
|
||||
100
|
290
|
208
|
160
|
10-52
|
||||
125
|
310
|
226
|
175
|
15-45
|
||||
150
|
350
|
258
|
195
|
30-80
|
||||
200
|
430
|
301
|
230
|
40-180
|
||||
250
|
520
|
367
|
265
|
100-300
|
||||
300
|
635
|
430
|
300
|
150-500
|
||||
350
|
670
|
504
|
340
|
200-700
|

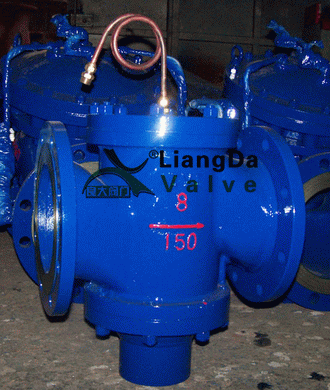

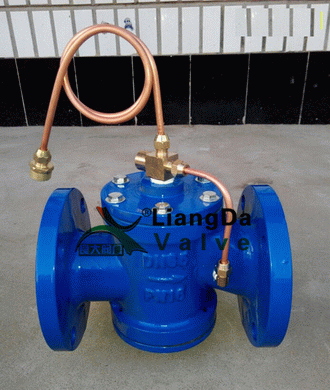

自力式压差平衡阀产品实物图：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【自力式压差平衡阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
