自力式平衡阀

自力式流量平衡阀

产品名称：

自力式流量平衡阀

型号：

ZL47F

口径：

DN15-400

压力：

1.0-2.5MPa

材质：

铸铁，铸钢，不锈钢

良大优势：	1、质量稳定：实行全过程质量监控细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！
订货须知：	请您尽量提供详细参数 ①名称 ②型号 ③口径 ④压力 ⑤材质 ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件
良大服务：	提供全套流体控制解决方案，良大阀门售前、售中、售后专业服务。

您正在浏览：【自力式流量平衡阀】

自力式流量平衡阀详细介绍

自力式流量平衡阀概述：

ZL47F自力式流量平衡阀是一种利用介质本身的压力变化来进行自我调控，从而保持流经被控系统流量平衡的阀门，具有流量指示，可在线调节，适用于供热及空调系统等非腐蚀性介质的流量控制，运行前一次测试调节，可使系统流量自动互定在预先设置的设定值。该阀门流量调节准确，操作简单，运做平稳，性能可靠，使用寿命长。

自力式流量平衡阀工作原理：
ZL47F自力式流量平衡阀由一个手动调节阀组和一个自动平衡阀组组成。调节阀组作用是设定流量，自动平衡阀组作用是维持流量恒定。系统流体的工作压力为P1，手动调节阀的前后压力分别为P2、P3。当手动调节阀调到某一位置时，即人为确定了“设定流量”Kv即手动调节阀的流量系数，流量G=Kv（P2-P3）1/2，Kv为，Kv设定后，只要P2－P3不变，则流量G不变。当系统流量增大时，(P2—P3)的实际值超过了允许的给定值，此时通过感压膜和弹簧作用使自动调节阀组自动关小，直至流量重新维持到设定流量，反之亦然。自力式平衡阀自动调节流量的有效范围取决于工作弹簧的性能。一般自力式平衡阀前后压差在20—300kPa的范围内能按设定值有效控制流量。当压小于20kPa时，控制流量达不到设定值；压差超过300kPa时，可能产生噪音。

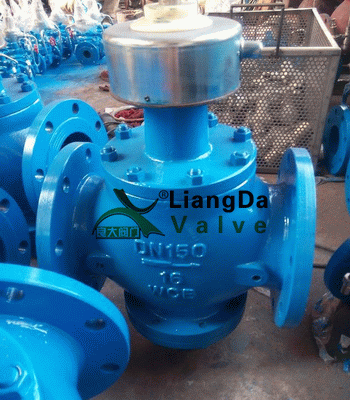

自力式流量平衡阀产品实物图：

自力式流量平衡阀性能优点：

1、可按设计和客户要求设定流量，能自动消除管道系统的压差波动，保持流量不变。
2、克服系统冷热不均现象，提供供热（冷）的质量。

3、彻底解决近端压差大，远差压差小的矛盾。
4、减少系统循环水量，降低系统阻力。

5、减少设计工作量，不许要对官网进行水力平衡计算。

6、降低调网的难度，把复杂的调网工作简化为较简单的流量分配。

7、免除多热源官网热源切换时流量在分配工作。

8、流量显示值为测试台上随机标定，流量（m3/h)。

自力式流量平衡阀产品用途：

ZL47F自力式流量平衡阀用于需要进行流量控制的水系统中，尤其适用于供热、空调等非腐蚀性液体介质的流量控制。运行前一次性调节，即可使系统流量自动恒定到要求的设定值。

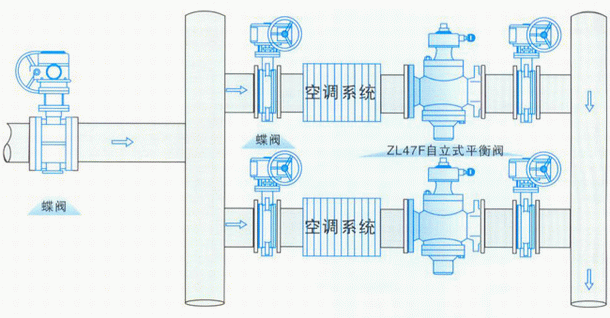

自力式流量平衡阀安装示意图：

自力式流量平衡阀技术参数：

公称压力(MPa)	壳体试验压力(MPa)	适用温度	适用介质
1.6	2.4	≤100℃	水、油等非腐蚀性液体

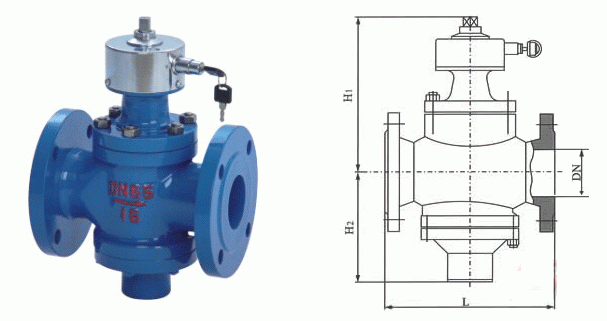

自力式流量平衡阀外形结构图：

自力式流量平衡阀连接尺寸：

公称通径 (mm)	尺寸(mm)
公称通径 (mm)	L	H1	H2
15	110	122	70
20	110	122	70
25	115	137	74
32	160	182	91
40	200	191	147
50	215	197	147
65	230	205	154
80	275	259	181
100	290	268	211
125	315	334	227
150	350	357	260
200	430	407	303
250	520	452	367
300	635	486	430
350	670	555	495
