流量平衡阀
| 自力式流量控制阀 |
 |
产品名称： | 自力式流量控制阀 | |||||
| 型号： | ZL47F | ||||||
| 口径： | DN15-400 | ||||||
| 压力： | 1.0-2.5MPa | ||||||
| 材质： | 铸铁，铸钢，不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【自力式流量控制阀】 | |||||||
自力式流量控制阀详细介绍
自力式流量控制阀概述：
自力式流量控制阀是一种利用介质本身的压力变化来进行自我调控，从而保持流经被控系统流量平衡的阀门，具有流量指示，可在线调节，适用于供热及空调系统等非腐蚀性介质的流量控制，运行前一次测试调节，可使系统流量自动互定在预先设置的设定值。该阀门流量调节准确，操作简单，运做平稳，性能可靠，使用寿命长。自力式流量控制阀原理作用：
自力式流量控制阀的作用是在阀的进出口压差变化的情况下，维持通过阀门的流量恒定，从而维持与之串联的被控对象（如一个环路、一个用户、一台设备等，下同）的流量恒定。管网中应用自力式流量平衡阀，可直接根据设计来设定流量，阀门可在水压作用下，自动消除管线的剩余压头及压力波动所引起的流量偏差。自力式流量控制阀的名称较多，如自力式流量平衡阀、定流量阀、自平衡阀、动态流量平衡阀等。各种类型的自力式流量控制阀，结构各有相异，但工作原理相似。
自力式流量控制阀性能特点：
1、能使系统流量自动平衡在要求的设定值上；
2、能自动消除水系统中因各种因素引起的水力失调现象，保持用户所需流量，克服“冷热不均“，提高供热，空调的室温合格率；
3、能有效克服”大流量，小温差“的不良运行方式，提高系统能效，实现经济运行；
4、采用数字显示装置，直接设定手动调节阀开度确定流量，使用智能仪表依次性调试。
自力式流量控制阀产品用途：
自力式流量控制阀适用于需要进行流量控制的水系统中，尤其适合于供热，空调等非腐蚀性液体介质的流量控制；安装在水系统中，经运行前的一次调节，即可使系统流量自动恒定在要求的设定值。自动消除水系统中因各种因素引起的水力失调现象，保持用户所需流量，克服“冷热不均”提高供热，空调的室温，提高系统能效，实现节能，是供热、空调系统实现“计量收费”的理想配套产品。
自力式流量控制阀技术参数：

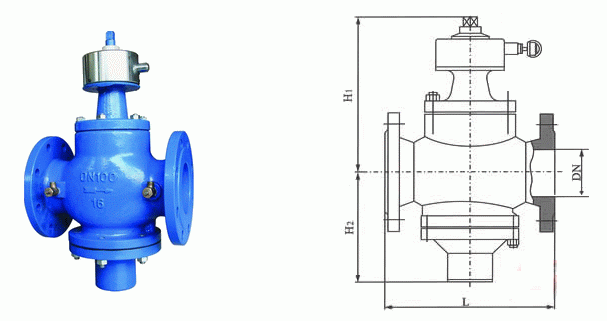

自力式流量控制阀外形结构图：
自力式流量控制阀连接尺寸：
公称压力(MPa) |
壳体试验压力(MPa) |
适用温度 |
适用介质 |
1.6 |
2.4 |
≤100℃ |
水、油等非腐蚀性液体 |

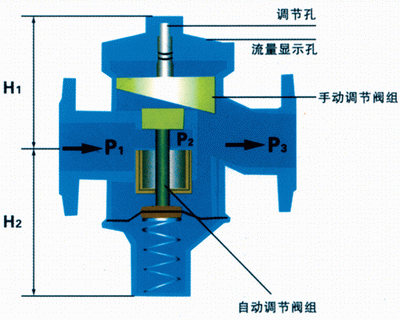

自力式流量控制阀外形结构图：
自力式流量控制阀连接尺寸：
公称通径 (mm) |
尺 寸(mm) |
||
L |
H1 |
H2 |
|
15 |
110 |
122 |
70 |
20 |
110 |
122 |
70 |
25 |
115 |
137 |
74 |
32 |
160 |
182 |
91 |
40 |
200 |
191 |
147 |
50 |
215 |
197 |
147 |
65 |
230 |
205 |
154 |
80 |
275 |
259 |
181 |
100 |
290 |
268 |
211 |
125 |
315 |
334 |
227 |
150 |
350 |
357 |
260 |
200 |
430 |
407 |
303 |
250 |
520 |
452 |
367 |
300 |
635 |
486 |
430 |
350 |
670 |
555 |
495 |
自力式流量控制阀选型设计：
1、一般在管网的分支点，热口，室内立管皆应设计、安装自力式控制阀，以提高系统调节性能。
2、自力式控制阀可安装在供水管上，也可安装在回水管上。当系统流体工作压力超过散热器允许工作压力时，为安全起见，自力式控制阀宜安装在供水管上。
3、最高使用温度100℃，公称压力1.6MPa，(温度>100℃以上的要定做）。
4、适用压差范围：20-30KPa。当系统体工作压差超过300LPa时，为防止产生噪音，应采取措施将多出的压差消耗掉。
5、选用DN15-DN25口径的自力式平衡阀，须注明连接方式。
自力式流量控制阀安装示意图：
自力式流量控制阀安装示意图：
自力式流量控制阀的安装与调试：
1、安装方式：水平、垂直均可；
2、安装时要注意阀体外水流指示箭头，遵循方向安装；
3、安装前要彻底清除管道内的杂物，通水前必须彻底冲洗管道；
4、流量调节方法；
（1）把侧压小阀与智能仪表上的软管连接好；
（2）松开侧压小阀的阀杆；
（3）用钥匙打开锁销，使锁销从锁体中弹出；
（4）用活动扳手顺时针慢慢旋转阀杆；流量逐渐减小并在智能仪表上显示出来，直到达到设定值为止
（5）左右微转阀杆，使数显窗口内的数字与窗口内数字与窗口对正；
（6）拔下钥匙，将锁销推进锁体，此时开度已被锁定。
