静态平衡阀
    静态平衡阀
    静态平衡阀   产品名称: 静态平衡阀
    型号:SP45F、SP15F
    口径:DN15-350
    压力:1.0-2.5MPa
    材质:黄铜,铸铁,铸钢

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【静态平衡阀

       静态平衡阀详细介绍


    静态平衡阀用途:

    静态平衡阀适用于各种液体管路系统,是一种较为理想的新型节能阀门。静态平衡阀设有刻度的数字显示,可直观调到任一位置,并可锁定。主要应用于工业和民用建筑采嗳管路系统。目前在一些管网系统中存在着水力失调问题,平衡阀提供了解决这一问题的手段,用它可以准确的调节压降和流量,用以改善管网系统中液体流动状况,达到管网液体平衡和节约能源的目的。 在双管网工程改造中,应用此阀门仍可节约能源,得到较好的效果。随着用户对质量要求的愈来愈高,在供暖和空调系统中,用平衡阀取代以往用手动调节阀、闸阀和截止阀,势在必行,也可用于其它需要调节流量的液体管路系统。

    静态
    平衡阀概述:
    静态平衡阀是一种具有数字锁定特殊功能的调节型阀门,采用直流型阀体结构,具有更好的等百分比流量特性,能够合理地分配流量,有效地解决供热(空调)系统中存在的室温冷热不均问题。同时能准确地调节压降和流量,用以改善管网系统中液体流动状态,达到管网液体平衡和节约源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀,只要在各支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内、从而克服了“大流量,小温差”的不合理现象。该产品是供热系统中的理想产品。既可安装在供水管上,也可以安装在回水管上,一般我们建议安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管不必再设截止阀。

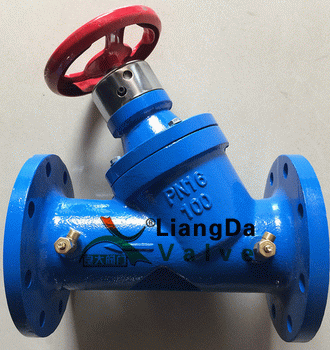

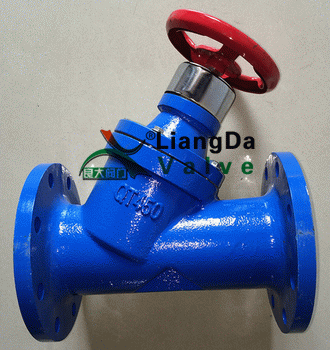

    静态平衡阀产品实物图:


    静态平衡阀性能特点:
    1、优秀的调节性能;
    2、优秀的截止功能;
    3、精确到1/10圈的开启圈数显示;
    4、理论流量特性曲线为等百分比(近似)特性,当阀权度为30-50%时,实际流量特性为线性;
    5、具备开度锁定功能,非物业管理人员无法改变设定状态;
    6、方便有效的对压力、流量进行调节,配套智能仪表可方便显示工作压差与流量,指导和记录平衡调节方案;
    7、聚四氟乙烯密封,密封性能可靠,使用寿命长;
    8、根据其开度百分比和阀门前后压差,可计算通过阀门的流量;
    9、内部元件采用不锈钢、铜合金制造,抗锈蚀性能强;
    10、内升降阀杆无须预留操作空间;

    静态平衡阀零件材料:

    零件名称

    密封垫

    阀杆

    阀瓣

    阀体、阀盖

    材料

    橡胶石棉板

    不锈钢

    球墨铸铁

    灰铸铁、球墨铸铁、铸钢


    静态平衡阀技术参数:

    公称压力(MPa)

    适用温度

    壳体试验压力(MPa)

    特性曲线

    适用介质

    安装使用范围

    1.6

    ≤120

    2.4

    等百分比

    水、油等非腐蚀性液体

    管网系统主干、分支干、室内供水干管、分支立管及多台锅炉


    静态平衡阀外形结构图:


    静态平衡阀连接尺寸:



    公称通径 (mm)

     (mm)

    L

    H

    SP15F-25

    15

    100

    128

    20

    115

    128

    25

    125

    130

    32

    140

    150

    40

    160

    187

    SP45F-16/25

    32

    180

    230

    40

    200

    242

    50

    230

    250

    65

    290

    260

    80

    310

    329

    100

    350

    340

    125

    400

    424

    150

    480

    454

    200

    550

    517

    250

    622

    573

    300

    698

    617

    350

    787

    705


    静态平衡阀安装示意和流量曲线图:


    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【静态平衡阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
