数字锁定平衡阀
| 数字锁定平衡阀 |
 |
产品名称： | 数字锁定平衡阀 | |||||
| 型号： | SP45F、SP15F | ||||||
| 口径： | DN15-350 | ||||||
| 压力： | 1.0-2.5MPa | ||||||
| 材质： | 铸铁，铸钢，黄铜 | ||||||
|
|||||||
| 您正在浏览：【数字锁定平衡阀】 | |||||||
数字锁定平衡阀详细介绍
数字锁定平衡阀概述：
SP45F数字锁定平衡阀是一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热(空调)系统中存在的室温冷热不均问题。同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内、从而克服了“大流量，小温差”的不合理现象。该产品是供热系统中的理想产品。既可安装在供水管上，也可以安装在回水管上，一般我们建议安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供(回)水管不必再设截止阀。数字锁定平衡阀用途：
SP45F数字锁定平衡阀适用于各种液体管路系统，是一种较为理想的新型节能阀门。SP45F数字锁定平衡阀设有刻度的数字显示，可直观调到任一位置，并可锁定。主要应用于工业和民用建筑采嗳管路系统。目前在一些管网系统中存在着水力失调问题，平衡阀提供了解决这一问题的手段，用它可以准确的调节压降和流量，用以改善管网系统中液体流动状况，达到管网液体平衡和节约能源的目的。 在双管网工程改造中，应用此阀门仍可节约能源，得到较好的效果。随着用户对质量要求的愈来愈高，在供暖和空调系统中，用平衡阀取代以往用手动调节阀、闸阀和截止阀，势在必行，也可用于其它需要调节流量的液体管路系统。

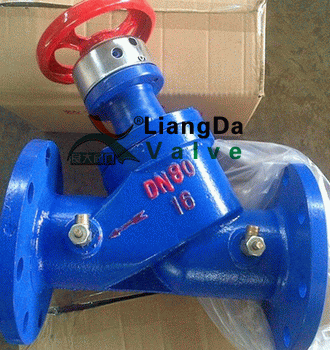

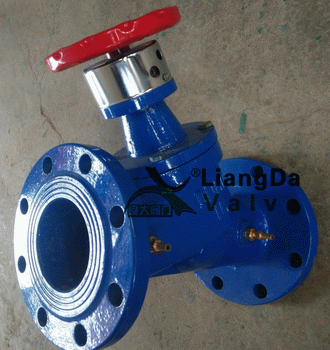

数字锁定平衡阀产品实物图：
1、优秀的调节性能；
2、优秀的截止功能；
3、精确到1/10圈的开启圈数显示；
4、理论流量特性曲线为等百分比（近似）特性，当阀权度为30-50%时，实际流量特性为线性；
5、具备开度锁定功能，非物业管理人员无法改变设定状态；
6、方便有效的对压力、流量进行调节，配套智能仪表可方便显示工作压差与流量，指导和记录平衡调节方案；
7、聚四氟乙烯密封，密封性能可靠，使用寿命长；
8、根据其开度百分比和阀门前后压差，可计算通过阀门的流量；
9、内部元件采用不锈钢、铜合金制造，抗锈蚀性能强；
10、内升降阀杆无须预留操作空间；
数字锁定平衡阀安装示意和流量曲线图：
数字锁定平衡阀零件材料：
零件名称 |
阀体、阀盖 |
阀杆 |
阀瓣 |
密封垫 |
材料 |
灰铸铁、球墨铸铁、铸钢 |
不锈钢 |
球墨铸铁 |
橡胶石棉板 |
数字锁定平衡阀技术参数：
公称压力(MPa) |
壳体试验压力(MPa) |
适用温度 |
适用介质 |
特性曲线 |
安装使用范围 |
1.6 |
2.4 |
≤120℃ |
水、油等非腐蚀性液体 |
等百分比 |
管网系统主干、分支干、室内供水干管、分支立管及多台锅炉 |
数字锁定平衡阀外形结构图：
数字锁定平衡阀连接尺寸：
型 号 |
公称通径 (mm) |
尺 寸(mm) |
|
L |
H |
||
SP15F-25 |
15 |
100 |
128 |
20 |
115 |
128 |
|
25 |
125 |
130 |
|
32 |
140 |
150 |
|
40 |
160 |
187 |
|
SP45F-16/25 |
32 |
180 |
230 |
40 |
200 |
242 |
|
50 |
230 |
250 |
|
65 |
290 |
260 |
|
80 |
310 |
329 |
|
100 |
350 |
340 |
|
125 |
400 |
424 |
|
150 |
480 |
454 |
|
200 |
550 |
517 |
|
250 |
622 |
573 |
|
300 |
698 |
617 |
|
350 |
787 |
705 |
|
